Вентиляторы для воздуховодов

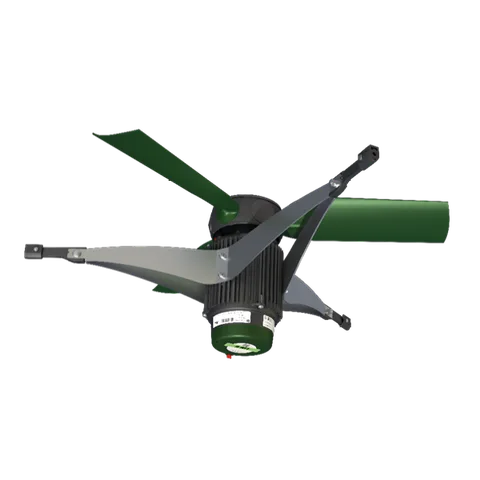

P6T92KAE11200
Комплект двигателя и рабочего колеса для труб, каналов и вентиляционных шахт.
Расход при 0 Па21 500 м³/ч
Диаметр92 см
Питание265/460 В
Частота60 Гц
Технические характеристики
| Артикул | P6T92KAE11200 |
| Серия | Вентиляторы для воздуховодов |
| Частота | 60 Гц |
| Напряжение | 265/460 В |
| Число фаз | 3 |
| Диаметр | 92 см |
| Расход при 0 Па | 21 500 м³/ч |
| Расход при 100 Па | 15 800 м³/ч |
| Потребляемая мощность | 1 050 Вт |
| Номинальный ток | 3,8 / 2,2 А |
| Частота вращения | 1 165 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 902 мм |
| Число лопастей | 3 |
| Тип вентилятора | 6T92-3PG-20 |
| Масса | Не указана |
| Максимальный ток | 4,7/2,7 А |
| Коэффициент мощности cos φ | 0,6 |
| Симисторное управление | Нет |
| Трансформаторное управление | Нет |
| Частотное управление | Да |
| Габариты упаковки Д × Ш × В | 830 × 830 × 410 мм |
| Тип рабочего колеса (код) | 8 |
| Система рабочего колеса (код) | G |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | Не указана |
| Звуковое давление · 2 м · измерение по PDF | 83 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 73 дБ(A) |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоСвиноводствоПромышленность
Документы и чертежи

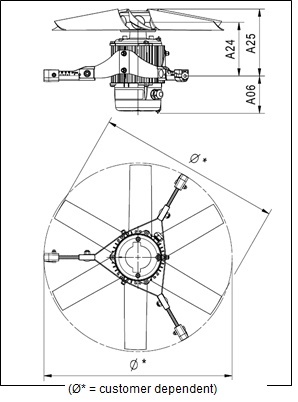

Размерный чертёж
Открыть оригинал ИЗОБРАЖЕНИЕЭлектрическая схема

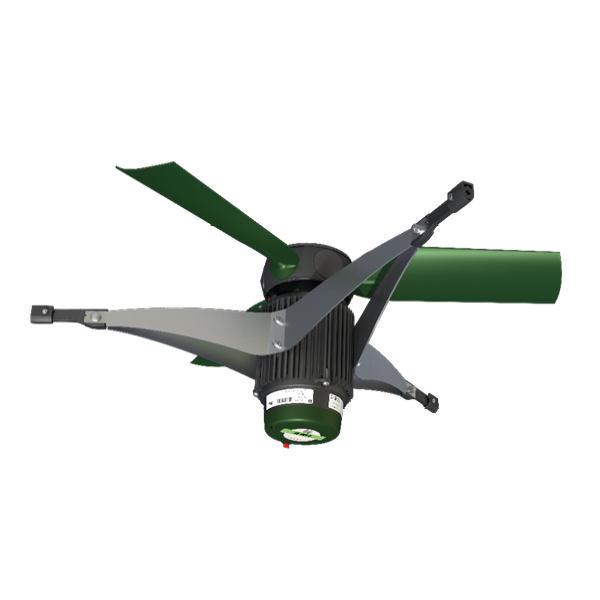

Открыть оригинал ИЗОБРАЖЕНИЕИзображение исполнения
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
P6T92KAE11200-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · имперские единицы
P6T92KAE11200-EN-IMPERIAL.pdf
