Вентиляторы для воздуховодов
P6T71KAE11100

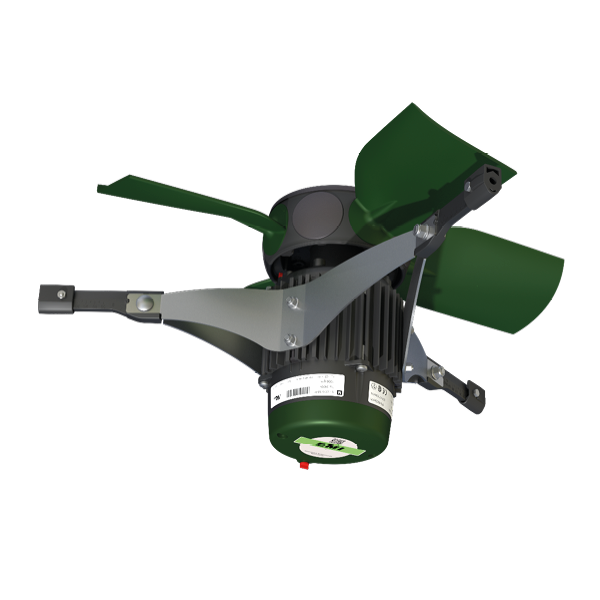

Комплект двигателя и рабочего колеса для труб, каналов и вентиляционных шахт.
Расход при 0 Па15 600 м³/ч
Диаметр71 см
Питание265/460 В
Частота60 Гц
Технические характеристики
| Артикул | P6T71KAE11100 |
| Серия | Вентиляторы для воздуховодов |
| Частота | 60 Гц |
| Напряжение | 265/460 В |
| Число фаз | 3 |
| Диаметр | 71 см |
| Расход при 0 Па | 15 600 м³/ч |
| Расход при 100 Па | 11 700 м³/ч |
| Потребляемая мощность | 790 Вт |
| Номинальный ток | 2,5 / 1,5 А |
| Частота вращения | 1 145 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 700 мм |
| Число лопастей | 4 |
| Тип вентилятора | 6T71-4PG-33 |
| Масса | 20,6 кг |
| Максимальный ток | 2,8/1,7 А |
| Коэффициент мощности cos φ | 0,69 |
| Симисторное управление | Нет |
| Трансформаторное управление | Нет |
| Частотное управление | Да |
| Габариты упаковки Д × Ш × В | 720 × 720 × 400 мм |
| Тип рабочего колеса (код) | 5 |
| Система рабочего колеса (код) | G |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | Не указана |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоСвиноводствоПромышленность
Документы и чертежи

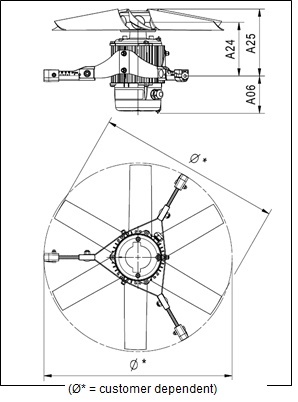

Размерный чертёж
Открыть оригинал ИЗОБРАЖЕНИЕЭлектрическая схема
Открыть оригинал ИЗОБРАЖЕНИЕИзображение исполнения
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
P6T71KAE11100-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · имперские единицы
P6T71KAE11100-EN-IMPERIAL.pdf
