Вентиляторы для воздуховодов
P6S92AAE11100

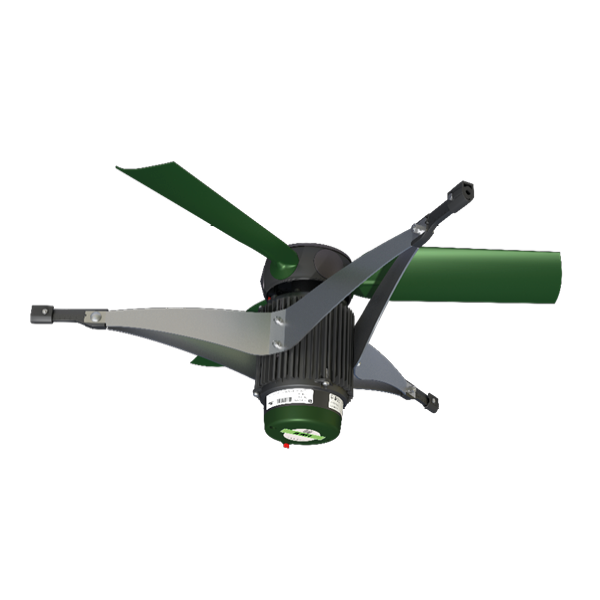

Комплект двигателя и рабочего колеса для труб, каналов и вентиляционных шахт.
Расход при 0 Па17 300 м³/ч
Диаметр92 см
Питание230 В
Частота50 Гц
Технические характеристики
| Артикул | P6S92AAE11100 |
| Серия | Вентиляторы для воздуховодов |
| Частота | 50 Гц |
| Напряжение | 230 В |
| Число фаз | 1 |
| Диаметр | 92 см |
| Расход при 0 Па | 17 300 м³/ч |
| Расход при 50 Па | 14 200 м³/ч |
| Потребляемая мощность | 590 Вт |
| Номинальный ток | 2,7 А |
| Частота вращения | 910 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 902 мм |
| Число лопастей | 3 |
| Тип вентилятора | 6S92-3PG-20 |
| Масса | 21,6 кг |
| Максимальный ток | 3,6 А |
| Коэффициент мощности cos φ | 0,97 |
| Симисторное управление | Да |
| Трансформаторное управление | Да |
| Частотное управление | Нет |
| Габариты упаковки Д × Ш × В | 246 × 1 000 × 1 000 мм |
| Тип рабочего колеса (код) | 8 |
| Система рабочего колеса (код) | G |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | Не указана |
| Звуковое давление · 2 м · измерение по PDF | 77 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 66 дБ(A) |
| Конденсатор по PDF | 16/400 мкФ/В |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоСвиноводствоПромышленность
Документы и чертежи
Изображение исполнения
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
P6S92AAE11100-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
P6S92AAE11100-EN-IMPERIAL.pdf
Электрическая схема
Открыть оригинал
