Вентиляторы для воздуховодов
P6E63K0M11100
Комплект двигателя и рабочего колеса для труб, каналов и вентиляционных шахт.
Расход при 0 Па12 100 м³/ч
Диаметр63 см
Питание240 В
Частота60 Гц
Технические характеристики
| Артикул | P6E63K0M11100 |
| Серия | Вентиляторы для воздуховодов |
| Частота | 60 Гц |
| Напряжение | 240 В |
| Число фаз | 1 |
| Диаметр | 63 см |
| Расход при 0 Па | 12 100 м³/ч |
| Расход при 50 Па | 10 700 м³/ч |
| Потребляемая мощность | 660 Вт |
| Номинальный ток | 2,8 А |
| Частота вращения | 1 100 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 646 мм |
| Число лопастей | 5 |
| Тип вентилятора | 6E63-5PG-35 |
| Масса | 17,2 кг |
| Максимальный ток | 3,1 А |
| Коэффициент мощности cos φ | 0,99 |
| Симисторное управление | Да |
| Трансформаторное управление | Да |
| Частотное управление | Нет |
| Габариты упаковки Д × Ш × В | 720 × 720 × 400 мм |
| Тип рабочего колеса (код) | 5 |
| Система рабочего колеса (код) | G |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | CSA, CURUS, EAC |
| Звуковое давление · 2 м · измерение по PDF | 72 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 61 дБ(A) |
| Конденсатор по PDF | 16/400 мкФ/В |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоСвиноводствоПромышленность
Документы и чертежи

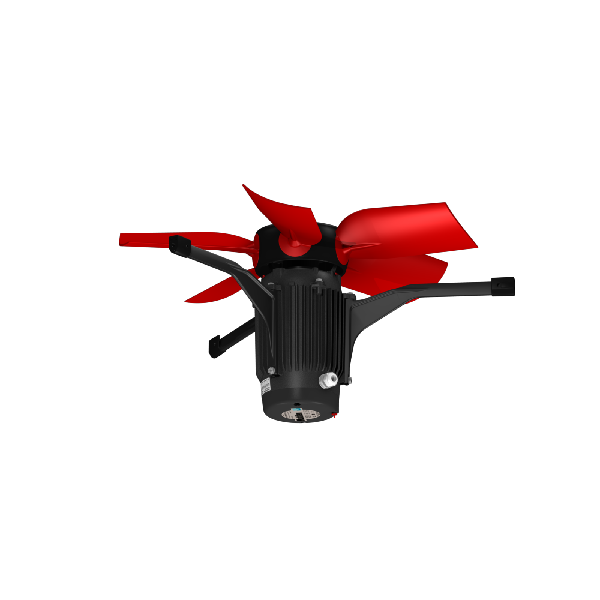

Изображение исполнения
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
P6E63K0M11100-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
P6E63K0M11100-EN-IMPERIAL.pdf
Электрическая схема
Открыть оригинал
