Вентиляторы для воздуховодов
P6D92FAM11100FD
Комплект двигателя и рабочего колеса для труб, каналов и вентиляционных шахт.
Расход при 0 Па20 600 м³/ч
Диаметр92 см
Питание200-230 В
Частота50 Гц
Технические характеристики
| Артикул | P6D92FAM11100FD |
| Серия | Вентиляторы для воздуховодов |
| Частота | 50 Гц |
| Напряжение | 200-230 В |
| Число фаз | 1 |
| Диаметр | 92 см |
| Расход при 0 Па | 20 600 м³/ч |
| Расход при 50 Па | 16 900 м³/ч |
| Потребляемая мощность | 800 Вт |
| Номинальный ток | 5,8 А |
| Частота вращения | 945 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | ECplus |
| Диаметр рабочего колеса | 908 мм |
| Число лопастей | 3 |
| Тип вентилятора | 6D92-3PG-23 |
| Масса | 20,7 кг |
| Максимальный ток | 6,4 А |
| Коэффициент мощности cos φ | 0,6 |
| Симисторное управление | Нет |
| Трансформаторное управление | Нет |
| Частотное управление | Да |
| Габариты упаковки Д × Ш × В | Не указаны |
| Тип рабочего колеса (код) | 8 |
| Система рабочего колеса (код) | G |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | Не указана |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоСвиноводствоПромышленность
Документы и чертежи

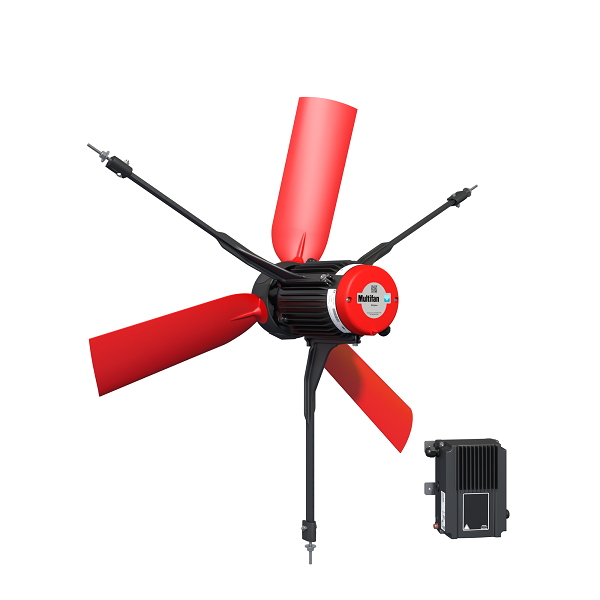

Изображение исполнения

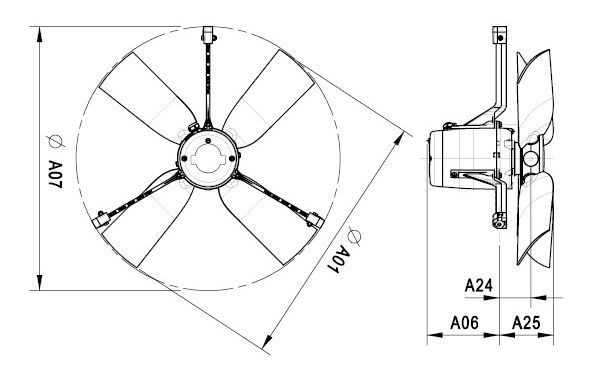

Открыть оригинал ИЗОБРАЖЕНИЕРазмерный чертёж
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
P6D92FAM11100FD-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
P6D92FAM11100FD-EN-IMPERIAL.pdf

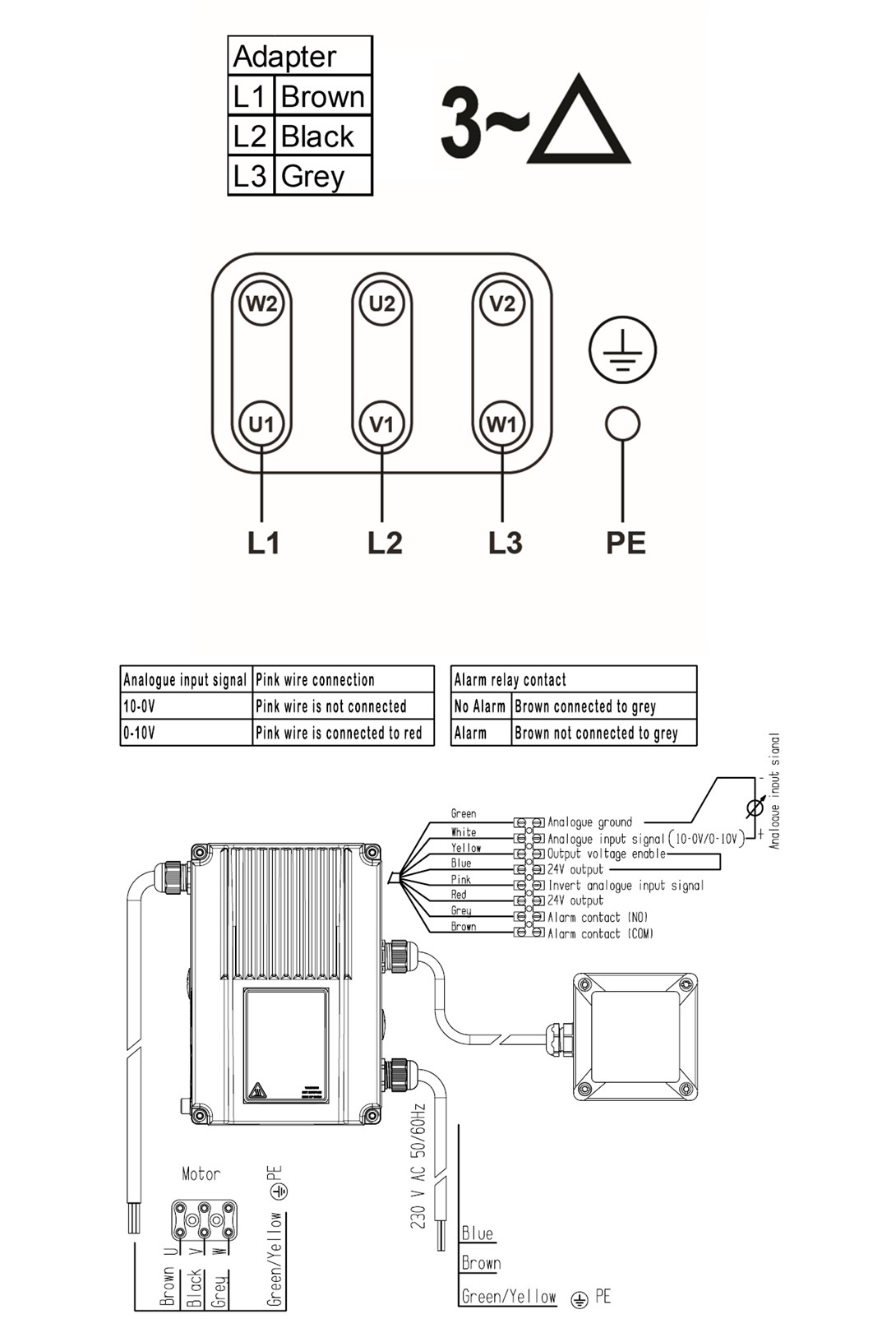

Электрическая схема
Открыть оригинал
