Вентиляторы для воздуховодов
P6D71AAM11100
Комплект двигателя и рабочего колеса для труб, каналов и вентиляционных шахт.
Расход при 0 Па15 300 м³/ч
Диаметр71 см
Питание230/400 В
Частота50 Гц
Технические характеристики
| Артикул | P6D71AAM11100 |
| Серия | Вентиляторы для воздуховодов |
| Частота | 50 Гц |
| Напряжение | 230/400 В |
| Число фаз | 3 |
| Диаметр | 71 см |
| Расход при 0 Па | 15 300 м³/ч |
| Расход при 50 Па | 13 300 м³/ч |
| Потребляемая мощность | 690 Вт |
| Номинальный ток | 2,5 / 1,4 А |
| Частота вращения | 945 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 709 мм |
| Число лопастей | 5 |
| Тип вентилятора | 6D71-5PG-38 |
| Масса | 19,1 кг |
| Максимальный ток | 2,8/1,6 А |
| Коэффициент мощности cos φ | 0,7 |
| Симисторное управление | Нет |
| Трансформаторное управление | Нет |
| Частотное управление | Да |
| Габариты упаковки Д × Ш × В | 720 × 720 × 400 мм |
| Тип рабочего колеса (код) | 5 |
| Система рабочего колеса (код) | G |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | Не указана |
| Звуковое давление · 2 м · измерение по PDF | 71 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 60 дБ(A) |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоСвиноводствоПромышленность
Документы и чертежи
PDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
P6D71AAM11100-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
P6D71AAM11100-EN-IMPERIAL.pdf

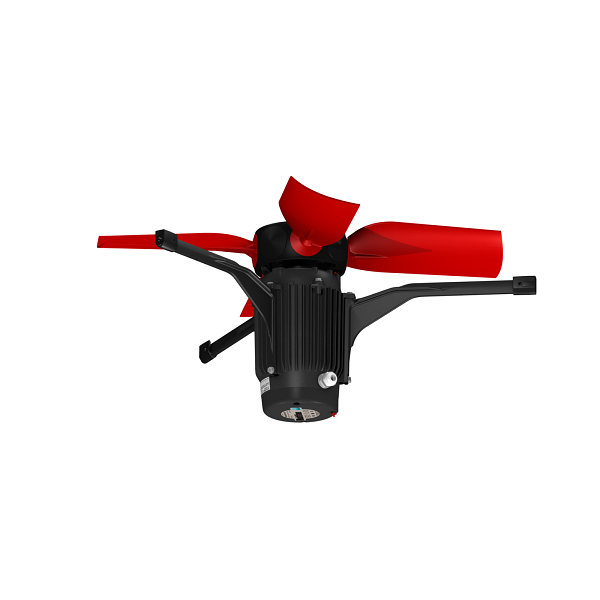

Изображение исполнения
Открыть оригинал ИЗОБРАЖЕНИЕЭлектрическая схема
Открыть оригинал
