Вентиляторы для воздуховодов
P6D63FAM11100FD
Комплект двигателя и рабочего колеса для труб, каналов и вентиляционных шахт.
Расход при 0 Па11 900 м³/ч
Диаметр63 см
Питание200-230 В
Частота50 Гц
Технические характеристики
| Артикул | P6D63FAM11100FD |
| Серия | Вентиляторы для воздуховодов |
| Частота | 50 Гц |
| Напряжение | 200-230 В |
| Число фаз | 1 |
| Диаметр | 63 см |
| Расход при 0 Па | 11 900 м³/ч |
| Расход при 50 Па | 10 400 м³/ч |
| Потребляемая мощность | 550 Вт |
| Номинальный ток | 4,09 А |
| Частота вращения | 970 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | ECplus |
| Диаметр рабочего колеса | 640 мм |
| Число лопастей | 5 |
| Тип вентилятора | 6D63-5PG-38 |
| Масса | 20,8 кг |
| Максимальный ток | 4,5 А |
| Коэффициент мощности cos φ | 0,59 |
| Симисторное управление | Нет |
| Трансформаторное управление | Нет |
| Частотное управление | Да |
| Габариты упаковки Д × Ш × В | 207 × 1 000 × 1 000 мм |
| Тип рабочего колеса (код) | 5 |
| Система рабочего колеса (код) | G |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | Не указана |
| Звуковое давление · 2 м · измерение по PDF | 70 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 59 дБ(A) |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоСвиноводствоПромышленность
Документы и чертежи

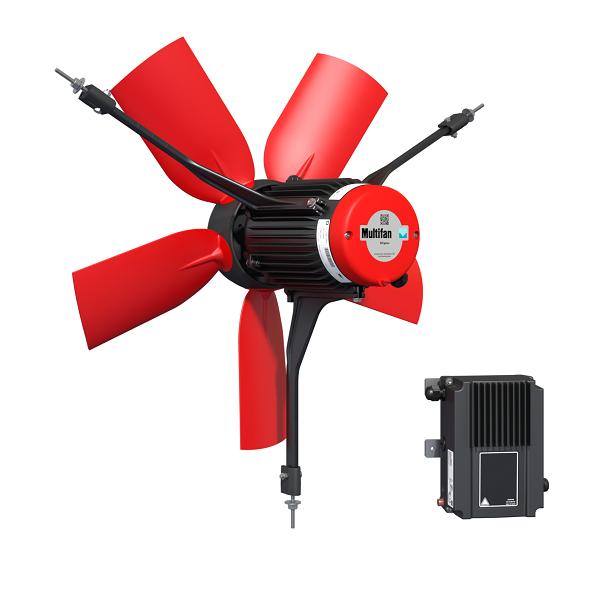

Изображение исполнения

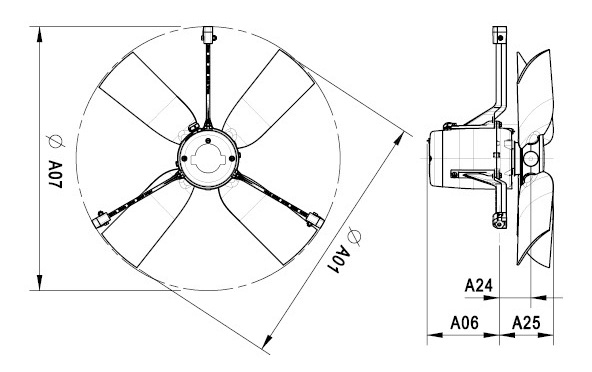

Открыть оригинал ИЗОБРАЖЕНИЕРазмерный чертёж
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
P6D63FAM11100FD-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
P6D63FAM11100FD-EN-IMPERIAL.pdf

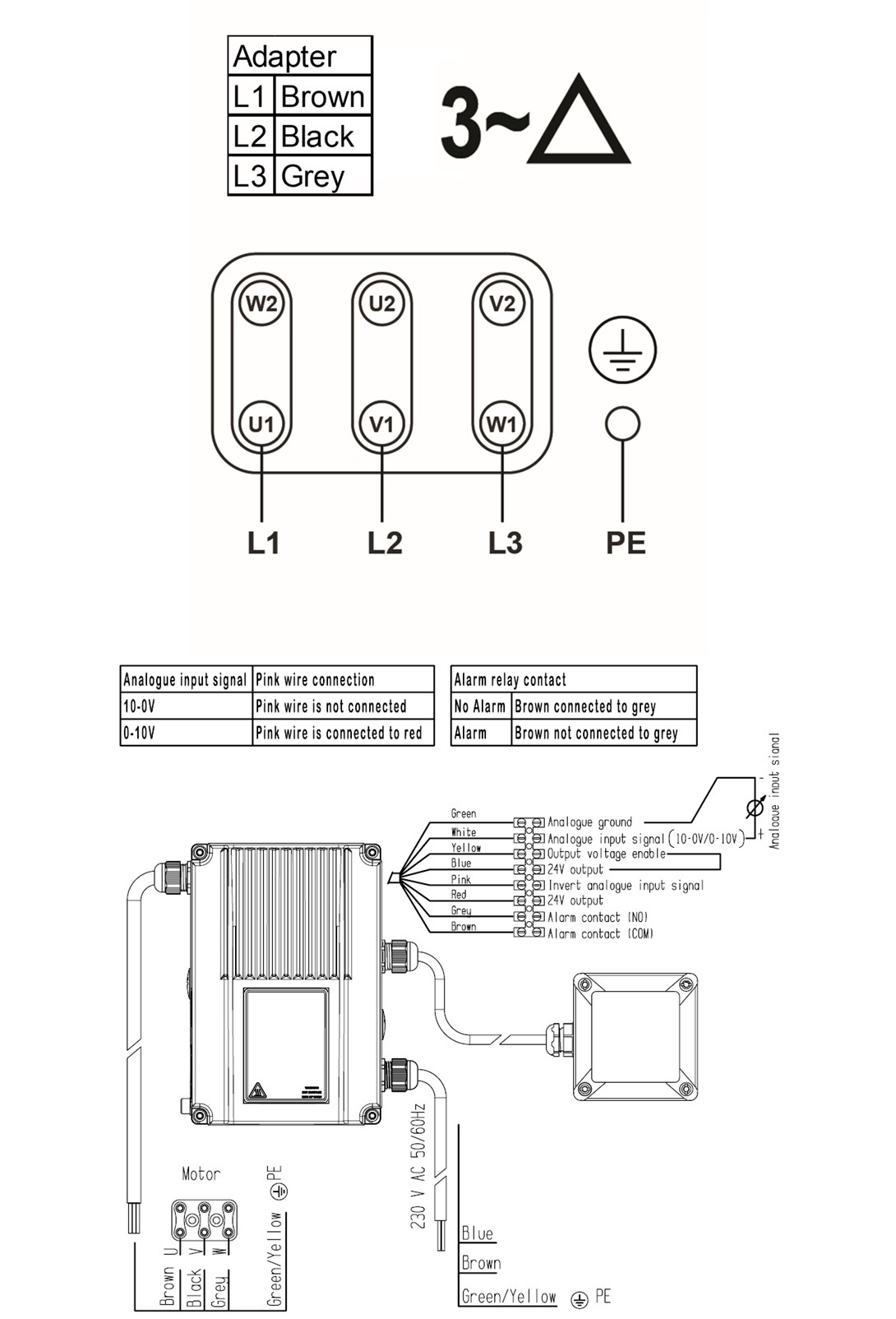

Электрическая схема
Открыть оригинал
