Вентиляторы для воздуховодов
P4T71AAE11100
Комплект двигателя и рабочего колеса для труб, каналов и вентиляционных шахт.
Расход при 0 Па17 500 м³/ч
Диаметр71 см
Питание230/400 В
Частота50 Гц
Технические характеристики
| Артикул | P4T71AAE11100 |
| Серия | Вентиляторы для воздуховодов |
| Частота | 50 Гц |
| Напряжение | 230/400 В |
| Число фаз | 3 |
| Диаметр | 71 см |
| Расход при 0 Па | 17 500 м³/ч |
| Расход при 150 Па | 13 300 м³/ч |
| Потребляемая мощность | 1 150 Вт |
| Номинальный ток | 3,9 / 2,2 А |
| Частота вращения | 1 435 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 700 мм |
| Число лопастей | 4 |
| Тип вентилятора | 4T71-4PG-30 |
| Масса | 20,8 кг |
| Максимальный ток | 4,3/2,5 А |
| Коэффициент мощности cos φ | 0,75 |
| Симисторное управление | Нет |
| Трансформаторное управление | Нет |
| Частотное управление | Да |
| Габариты упаковки Д × Ш × В | 720 × 720 × 400 мм |
| Тип рабочего колеса (код) | 5 |
| Система рабочего колеса (код) | G |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | Не указана |
| Звуковое давление · 2 м · измерение по PDF | 80 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 69 дБ(A) |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоСвиноводствоПромышленность
Документы и чертежи

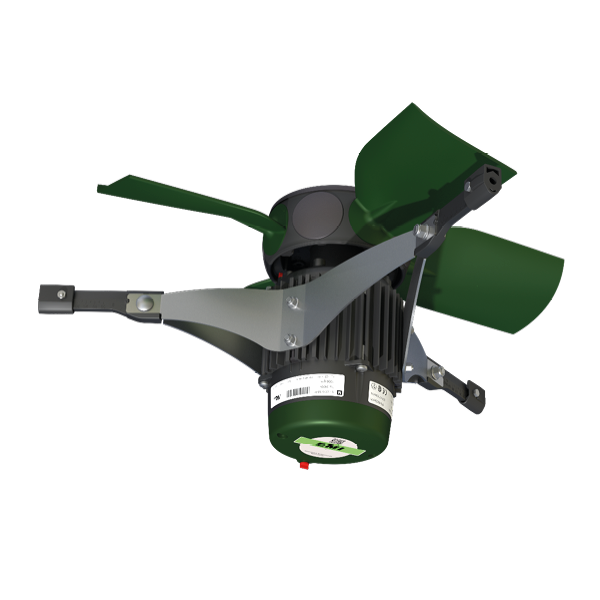

Изображение исполнения
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
P4T71AAE11100-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
P4T71AAE11100-EN-IMPERIAL.pdf
Электрическая схема
Открыть оригинал
