Вентиляторы для воздуховодов
P4S45QAE11100
Комплект двигателя и рабочего колеса для труб, каналов и вентиляционных шахт.
Расход при 0 Па6 650 м³/ч
Диаметр45 см
Питание230 В
Частота60 Гц
Технические характеристики
| Артикул | P4S45QAE11100 |
| Серия | Вентиляторы для воздуховодов |
| Частота | 60 Гц |
| Напряжение | 230 В |
| Число фаз | 1 |
| Диаметр | 45 см |
| Расход при 0 Па | 6 650 м³/ч |
| Расход при 50 Па | 5 700 м³/ч |
| Потребляемая мощность | 330 Вт |
| Номинальный ток | 1,5 А |
| Частота вращения | 1 650 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 443 мм |
| Число лопастей | 4 |
| Тип вентилятора | 4S45-4PP-35 |
| Масса | 11,8 кг |
| Максимальный ток | 2,0 А |
| Коэффициент мощности cos φ | 0,99 |
| Симисторное управление | Да |
| Трансформаторное управление | Да |
| Частотное управление | Нет |
| Габариты упаковки Д × Ш × В | 510 × 510 × 315 мм |
| Тип рабочего колеса (код) | 3 |
| Система рабочего колеса (код) | C |
| Материал рабочего колеса (код) | PP |
| Маркировка по каталогу производителя | CURUS |
| Звуковое давление · 2 м · измерение по PDF | 67 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 56 дБ(A) |
| Конденсатор по PDF | 08/400 мкФ/В |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоСвиноводствоПромышленность
Документы и чертежи
Электрическая схема

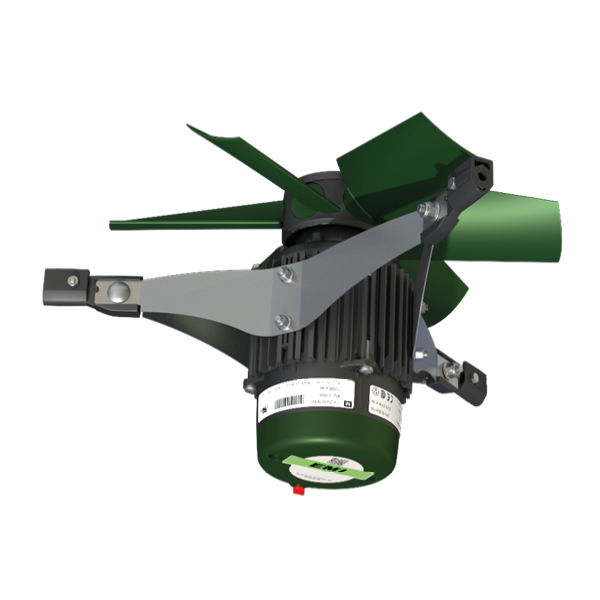

Открыть оригинал ИЗОБРАЖЕНИЕИзображение исполнения
