Вентиляторы для воздуховодов
P4D56AAM11100

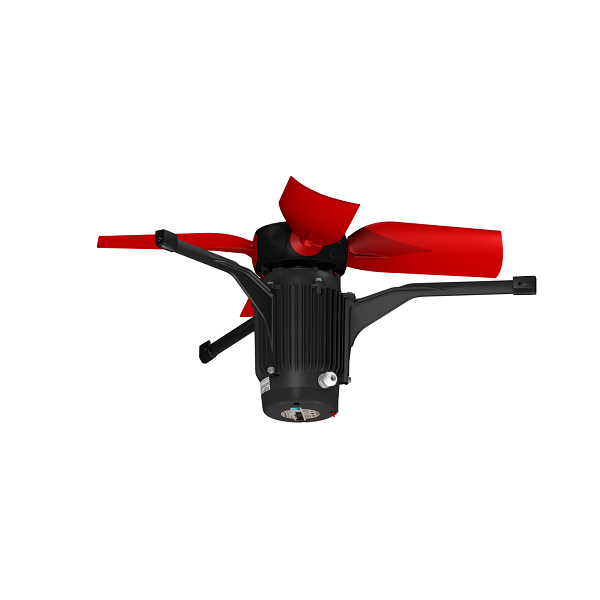

Комплект двигателя и рабочего колеса для труб, каналов и вентиляционных шахт.
Расход при 0 Па12 700 м³/ч
Диаметр56 см
Питание230/400 В
Частота50 Гц
Технические характеристики
| Артикул | P4D56AAM11100 |
| Серия | Вентиляторы для воздуховодов |
| Частота | 50 Гц |
| Напряжение | 230/400 В |
| Число фаз | 3 |
| Диаметр | 56 см |
| Расход при 0 Па | 12 700 м³/ч |
| Расход при 100 Па | 10 600 м³/ч |
| Потребляемая мощность | 900 Вт |
| Номинальный ток | 3,4 / 2 А |
| Частота вращения | 1 455 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 574 мм |
| Число лопастей | 4 |
| Тип вентилятора | 4D56-4PG-38 |
| Масса | 18,3 кг |
| Максимальный ток | 3,6/2,1 А |
| Коэффициент мощности cos φ | 0,66 |
| Симисторное управление | Нет |
| Трансформаторное управление | Нет |
| Частотное управление | Да |
| Габариты упаковки Д × Ш × В | 720 × 720 × 400 мм |
| Тип рабочего колеса (код) | 5 |
| Система рабочего колеса (код) | G |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | Не указана |
| Звуковое давление · 2 м · измерение по PDF | 76 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 65 дБ(A) |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоСвиноводствоПромышленность
