Вентиляторы для воздуховодов
P4D45FAM11100FD
Комплект двигателя и рабочего колеса для труб, каналов и вентиляционных шахт.
Расход при 0 Па6 900 м³/ч
Диаметр45 см
Питание200-230 В
Частота50 Гц
Технические характеристики
| Артикул | P4D45FAM11100FD |
| Серия | Вентиляторы для воздуховодов |
| Частота | 50 Гц |
| Напряжение | 200-230 В |
| Число фаз | 1 |
| Диаметр | 45 см |
| Расход при 0 Па | 6 900 м³/ч |
| Расход при 50 Па | 6 000 м³/ч |
| Потребляемая мощность | 330 Вт |
| Номинальный ток | 3,3 А |
| Частота вращения | 1 455 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | ECplus |
| Диаметр рабочего колеса | 455 мм |
| Число лопастей | 6 |
| Тип вентилятора | 4D45-6PP-40 |
| Масса | 9,9 кг |
| Максимальный ток | 3,8 А |
| Коэффициент мощности cos φ | 0,44 |
| Симисторное управление | Нет |
| Трансформаторное управление | Нет |
| Частотное управление | Да |
| Габариты упаковки Д × Ш × В | 510 × 510 × 315 мм |
| Тип рабочего колеса (код) | 3 |
| Система рабочего колеса (код) | C |
| Материал рабочего колеса (код) | PP |
| Маркировка по каталогу производителя | Не указана |
| Звуковое давление · 2 м · измерение по PDF | 67 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 56 дБ(A) |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоСвиноводствоПромышленность
Документы и чертежи

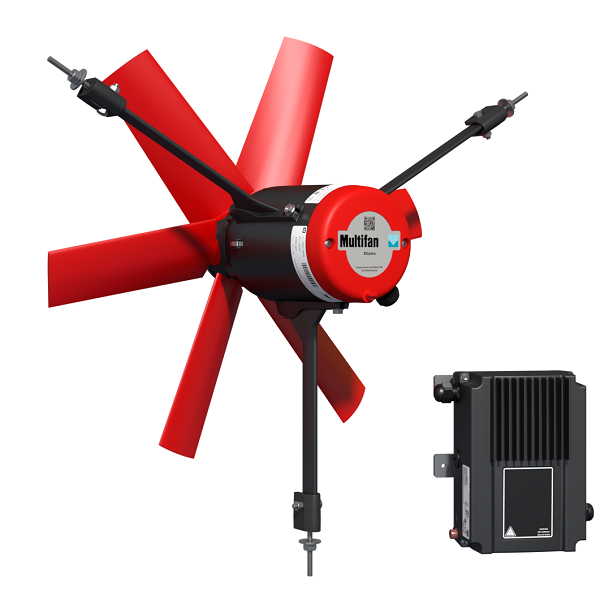

Изображение исполнения
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
P4D45FAM11100FD-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
P4D45FAM11100FD-EN-IMPERIAL.pdf

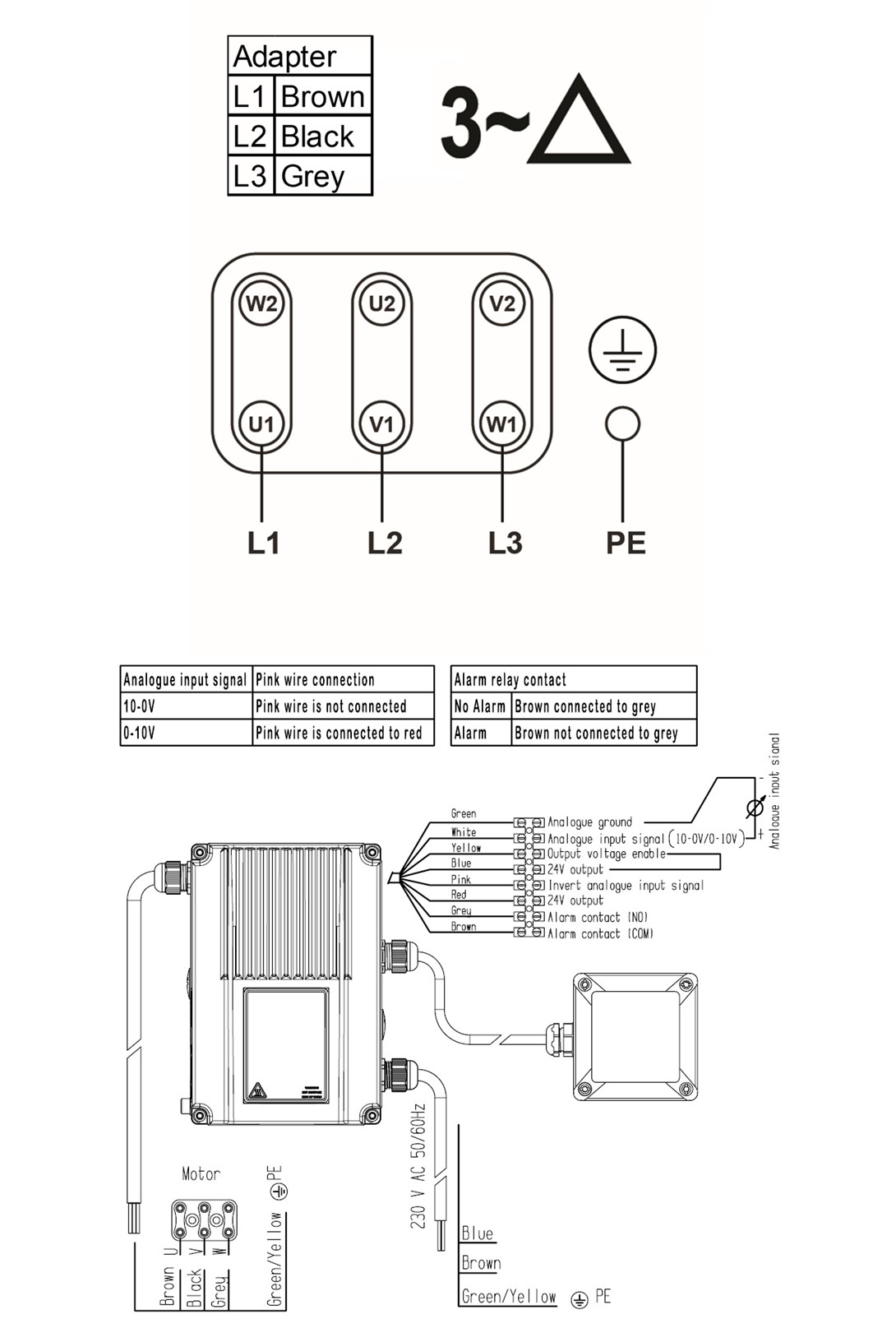

Электрическая схема

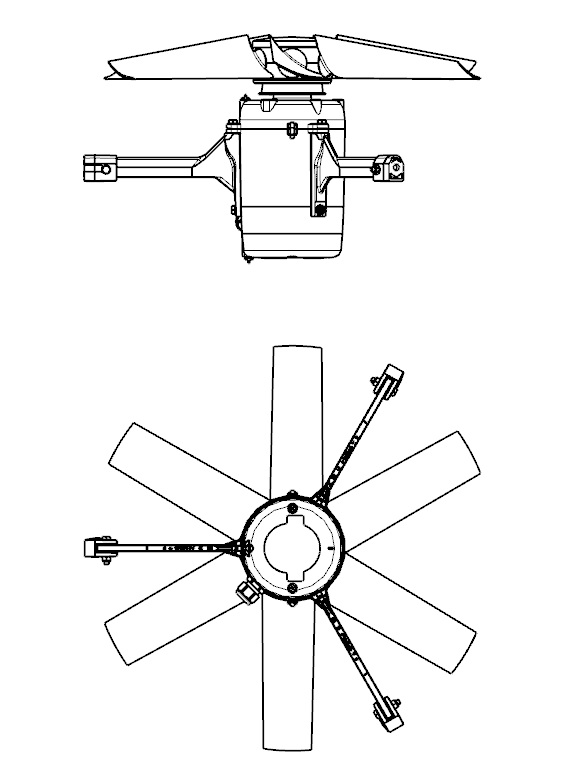

Открыть оригинал ИЗОБРАЖЕНИЕРазмерный чертёж
Открыть оригинал
