Вентиляторы для воздуховодов
P4D40AAM11100
Комплект двигателя и рабочего колеса для труб, каналов и вентиляционных шахт.
Расход при 0 Па4 950 м³/ч
Диаметр40 см
Питание230/400 В
Частота50 Гц
Технические характеристики
| Артикул | P4D40AAM11100 |
| Серия | Вентиляторы для воздуховодов |
| Частота | 50 Гц |
| Напряжение | 230/400 В |
| Число фаз | 3 |
| Диаметр | 40 см |
| Расход при 0 Па | 4 950 м³/ч |
| Расход при 50 Па | 4 200 м³/ч |
| Потребляемая мощность | 210 Вт |
| Номинальный ток | 0,8 / 0,5 А |
| Частота вращения | 1 405 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 403 мм |
| Число лопастей | 6 |
| Тип вентилятора | 4D40-6PP-40 |
| Масса | 7,6 кг |
| Максимальный ток | 0,9/0,6 А |
| Коэффициент мощности cos φ | 0,69 |
| Симисторное управление | Нет |
| Трансформаторное управление | Да |
| Частотное управление | Да |
| Габариты упаковки Д × Ш × В | 510 × 510 × 315 мм |
| Тип рабочего колеса (код) | 3 |
| Система рабочего колеса (код) | C |
| Материал рабочего колеса (код) | PP |
| Маркировка по каталогу производителя | Не указана |
| Звуковое давление · 2 м · измерение по PDF | 64 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 53 дБ(A) |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоСвиноводствоПромышленность
Документы и чертежи

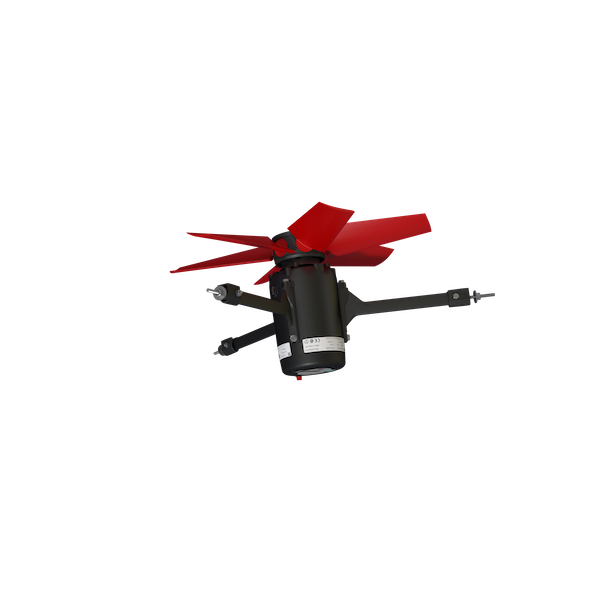

Изображение исполнения
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
P4D40AAM11100-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
P4D40AAM11100-EN-IMPERIAL.pdf
Электрическая схема

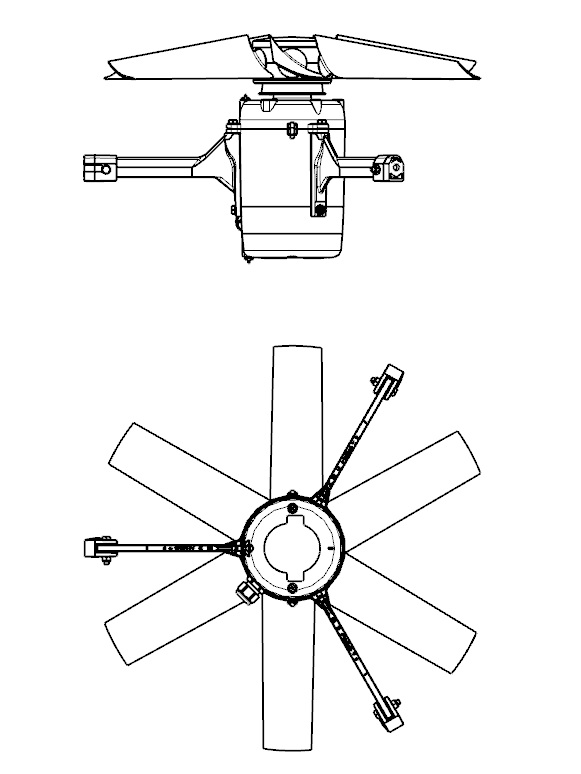

Открыть оригинал ИЗОБРАЖЕНИЕРазмерный чертёж
Открыть оригинал
