Вентиляторы высокого давления
H6D92L0M10100
Стабильная работа в системах с повышенным сопротивлением воздушному потоку.
Расход при 0 Па30 500 м³/ч
Диаметр92 см
Питание265/460 В
Частота60 Гц
Технические характеристики
| Артикул | H6D92L0M10100 |
| Серия | Вентиляторы высокого давления |
| Частота | 60 Гц |
| Напряжение | 265/460 В |
| Число фаз | 3 |
| Диаметр | 92 см |
| Расход при 0 Па | 30 500 м³/ч |
| Расход при 150 Па | 24 400 м³/ч |
| Потребляемая мощность | 2 000 Вт |
| Номинальный ток | 6,6 / 3,8 А |
| Частота вращения | 1 175 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -20…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 900 мм |
| Число лопастей | 4 |
| Тип вентилятора | 6D92-4PG-28 |
| Масса | 59,9 кг |
| Максимальный ток | 8,1/4,7 А |
| Коэффициент мощности cos φ | 0,71 |
| Симисторное управление | Нет |
| Трансформаторное управление | Нет |
| Частотное управление | Да |
| Габариты упаковки Д × Ш × В | Не указаны |
| Тип рабочего колеса (код) | 8 |
| Система рабочего колеса (код) | G |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | EAC |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоСвиноводство

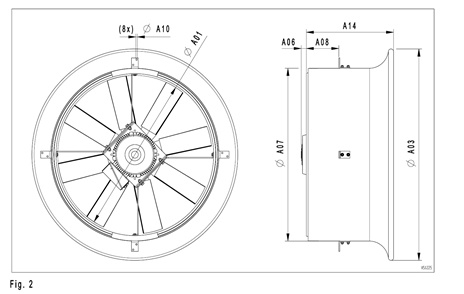

Размеры по чертежу
| A01 | 900 мм |
| A03 | 1 116 мм |
| A06 | 132 мм |
| A07 | 931 мм |
| A08 | 88 мм |
| A10 | 9 мм |
| A14 | 412 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи
Размерный чертёж
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
H6D92L0M10100-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
H6D92L0M10100-EN-IMPERIAL.pdf

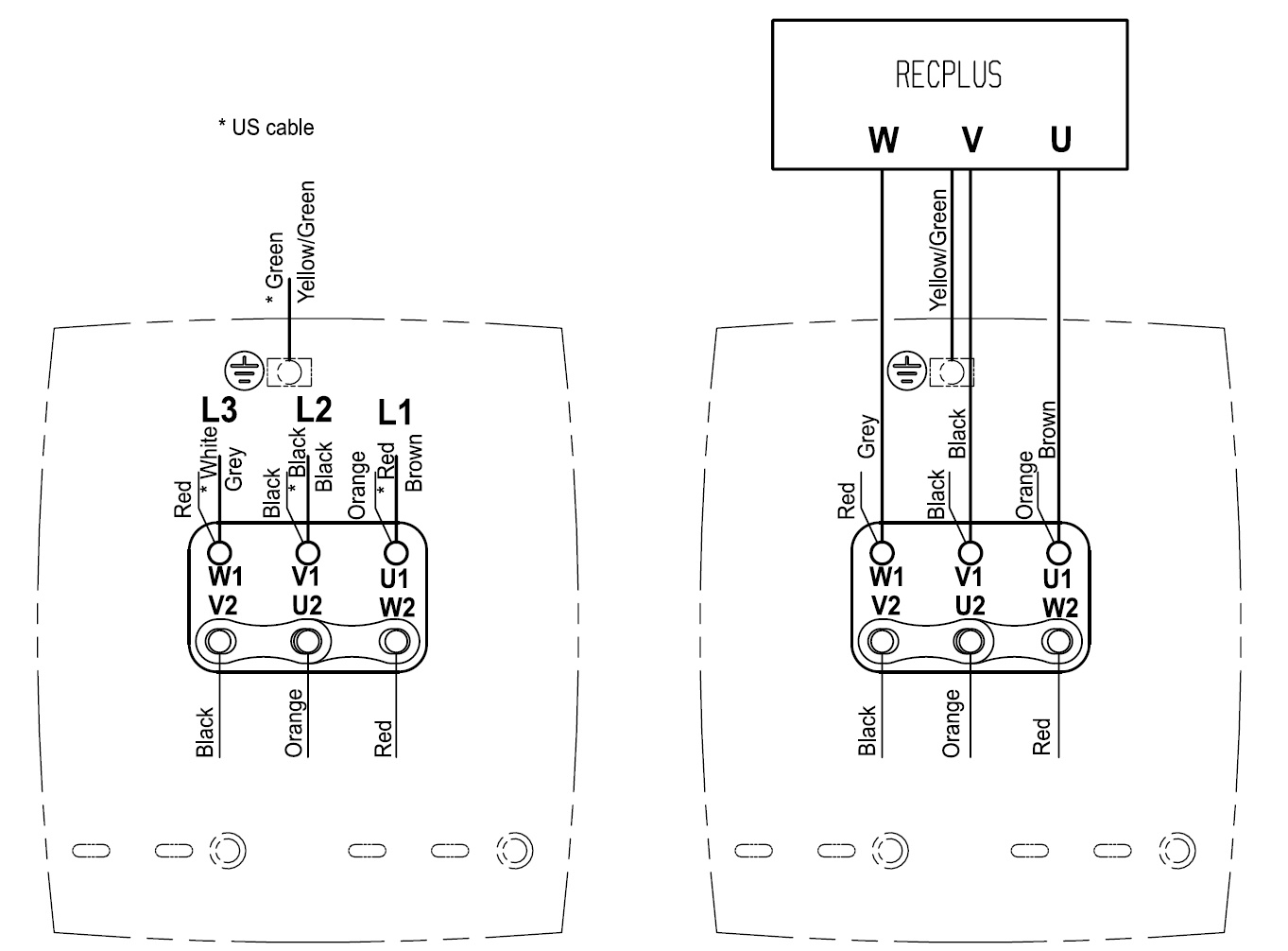

Электрическая схема

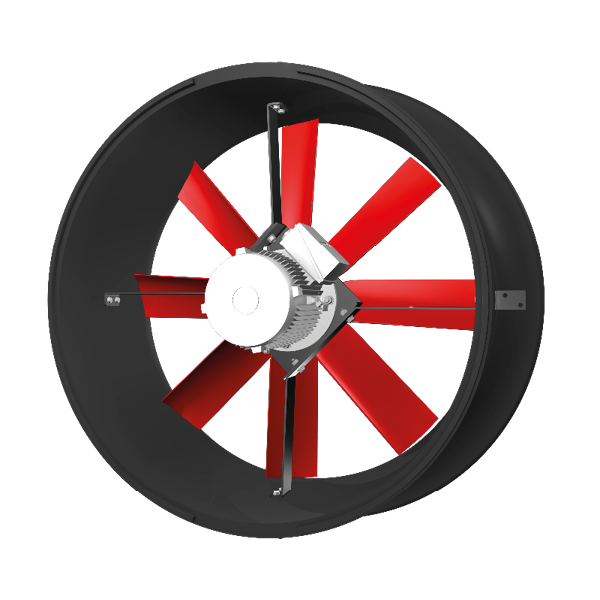

Открыть оригинал ИЗОБРАЖЕНИЕИзображение исполнения
Открыть оригинал
