Вентиляторы высокого давления
H6D92G1M10500
Стабильная работа в системах с повышенным сопротивлением воздушному потоку.
Расход при 0 Па35 100 м³/ч
Диаметр92 см
Питание400-480 В
Частота50 Гц
Технические характеристики
| Артикул | H6D92G1M10500 |
| Серия | Вентиляторы высокого давления |
| Частота | 50 Гц |
| Напряжение | 400-480 В |
| Число фаз | 3 |
| Диаметр | 92 см |
| Расход при 0 Па | 35 100 м³/ч |
| Расход при 200 Па | 27 700 м³/ч |
| Потребляемая мощность | 3 300 Вт |
| Номинальный ток | 5,2 А |
| Частота вращения | 1 000 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -20…40 °C |
| Технология привода | ECplus |
| Диаметр рабочего колеса | 900 мм |
| Число лопастей | 8 |
| Тип вентилятора | 6D92-8PG-35 |
| Масса | 85 кг |
| Максимальный ток | 6,8 А |
| Коэффициент мощности cos φ | 0,91 |
| Симисторное управление | Нет |
| Трансформаторное управление | Нет |
| Частотное управление | Да |
| Габариты упаковки Д × Ш × В | Не указаны |
| Тип рабочего колеса (код) | 8 |
| Система рабочего колеса (код) | G |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | EAC |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоСвиноводство

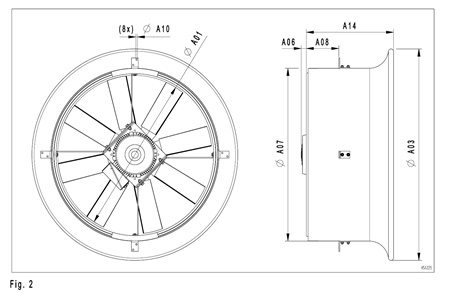

Размеры по чертежу
| A01 | 900 мм |
| A03 | 1 116 мм |
| A06 | 132 мм |
| A07 | 931 мм |
| A08 | 88 мм |
| A10 | 9 мм |
| A14 | 412 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи

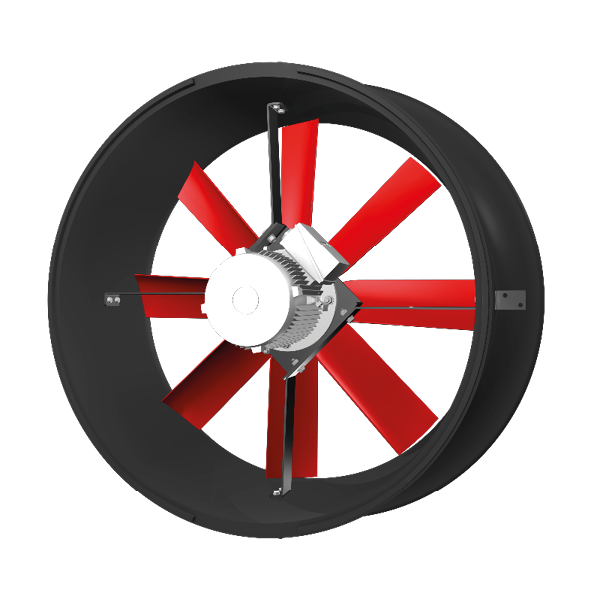

Изображение исполнения
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
H6D92G1M10500-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
H6D92G1M10500-EN-IMPERIAL.pdf
Размерный чертёж

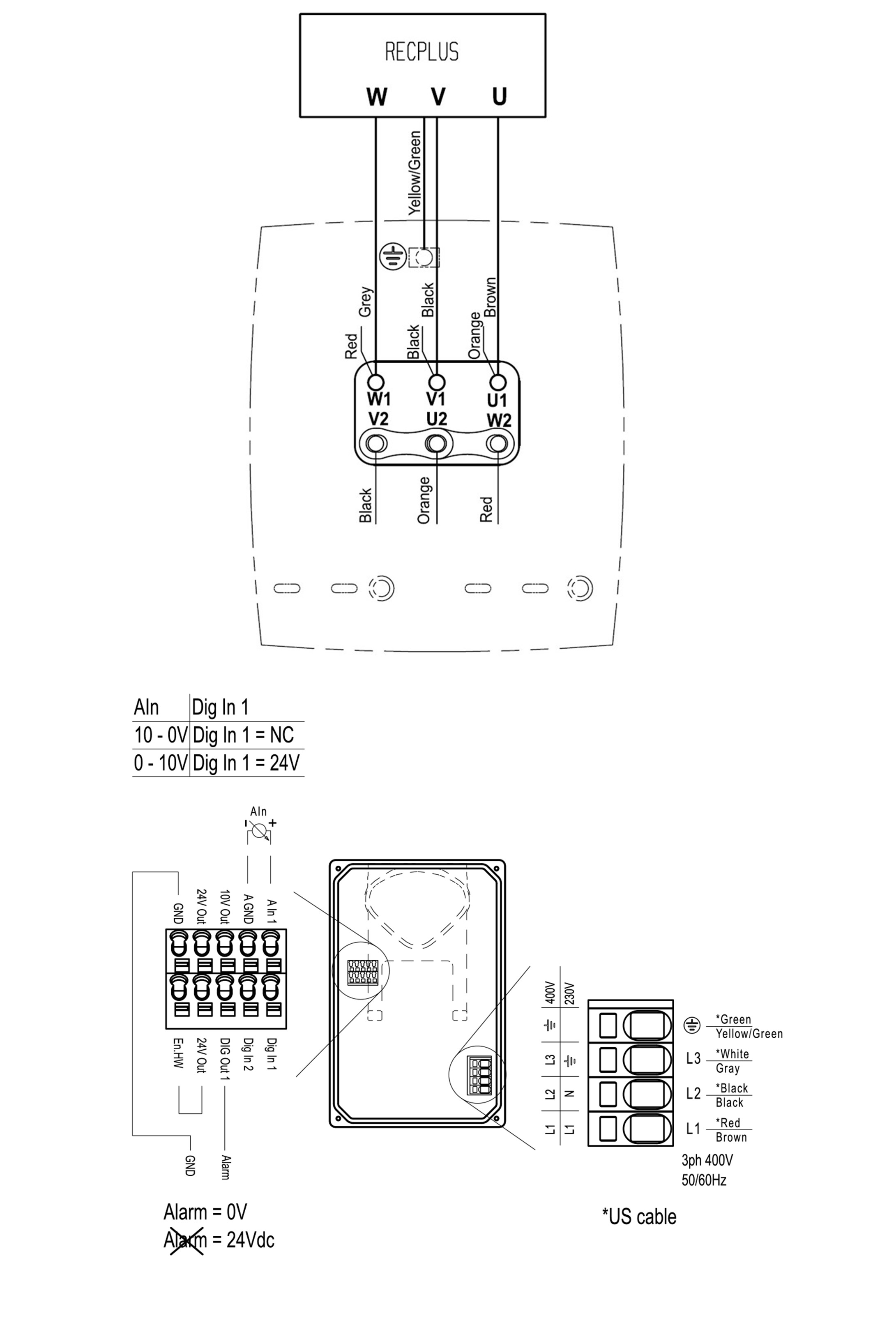

Открыть оригинал ИЗОБРАЖЕНИЕЭлектрическая схема
Открыть оригинал
