Вентиляторы высокого давления
H6D92A0M10100
Стабильная работа в системах с повышенным сопротивлением воздушному потоку.
Расход при 0 Па26 500 м³/ч
Диаметр92 см
Питание230/400 В
Частота50 Гц
Технические характеристики
| Артикул | H6D92A0M10100 |
| Серия | Вентиляторы высокого давления |
| Частота | 50 Гц |
| Напряжение | 230/400 В |
| Число фаз | 3 |
| Диаметр | 92 см |
| Расход при 0 Па | 26 500 м³/ч |
| Расход при 100 Па | 22 800 м³/ч |
| Потребляемая мощность | 1 450 Вт |
| Номинальный ток | 5,7 / 3,3 А |
| Частота вращения | 965 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 894 мм |
| Число лопастей | 6 |
| Тип вентилятора | 6D92-6PG-28 |
| Масса | 42,4 кг |
| Максимальный ток | 6,7/3,9 А |
| Коэффициент мощности cos φ | 0,63 |
| Симисторное управление | Нет |
| Трансформаторное управление | Нет |
| Частотное управление | Да |
| Габариты упаковки Д × Ш × В | 1 200 × 1 200 × 500 мм |
| Тип рабочего колеса (код) | 8 |
| Система рабочего колеса (код) | G |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | CE, EAC |
| Звуковое давление · 2 м · измерение по PDF | 79 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 69 дБ(A) |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоСвиноводство

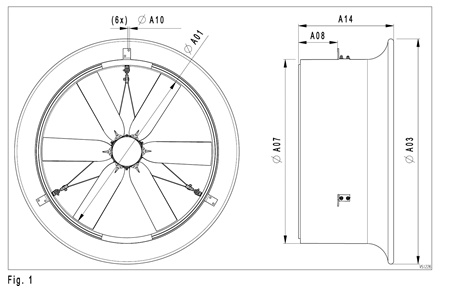

Размеры по чертежу
| A01 | 900 мм |
| A03 | 1 116 мм |
| A07 | 931 мм |
| A08 | 228 мм |
| A10 | 9 мм |
| A14 | 412 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи

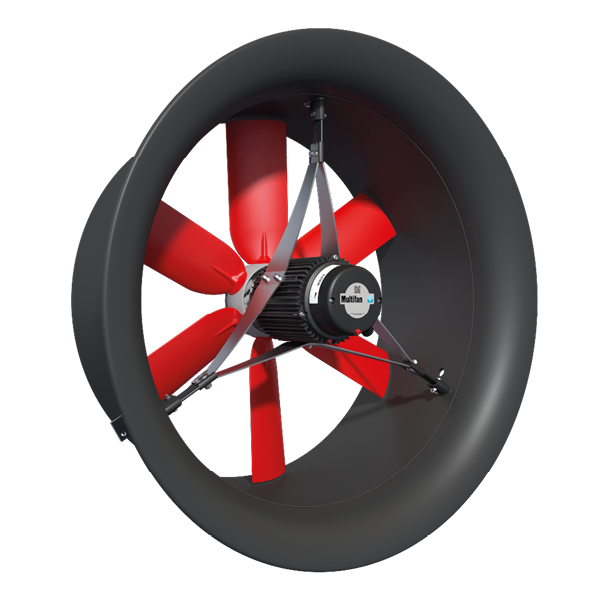

Изображение исполнения
Открыть оригинал ИЗОБРАЖЕНИЕРазмерный чертёж
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
H6D92A0M10100-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
H6D92A0M10100-EN-IMPERIAL.pdf
Электрическая схема
Открыть оригинал
