Вентиляторы высокого давления
H6D6352M10500
Стабильная работа в системах с повышенным сопротивлением воздушному потоку.
Расход при 0 Па16 100 м³/ч
Диаметр63 см
Питание400-480 В
Частота50 Гц
Технические характеристики
| Артикул | H6D6352M10500 |
| Серия | Вентиляторы высокого давления |
| Частота | 50 Гц |
| Напряжение | 400-480 В |
| Число фаз | 3 |
| Диаметр | 63 см |
| Расход при 0 Па | 16 100 м³/ч |
| Расход при 100 Па | 13 300 м³/ч |
| Потребляемая мощность | 1 100 Вт |
| Номинальный ток | 1,9 А |
| Частота вращения | 1 000 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | ECplus |
| Диаметр рабочего колеса | 640 мм |
| Число лопастей | 8 |
| Тип вентилятора | 6D63-8PG-45 |
| Масса | 33,6 кг |
| Максимальный ток | Не указан |
| Коэффициент мощности cos φ | Не указан |
| Симисторное управление | Нет |
| Трансформаторное управление | Нет |
| Частотное управление | Нет |
| Габариты упаковки Д × Ш × В | Не указаны |
| Тип рабочего колеса (код) | 5 |
| Система рабочего колеса (код) | G |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | CE |
| Звуковое давление · 2 м · измерение по PDF | 74 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 63 дБ(A) |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоСвиноводство

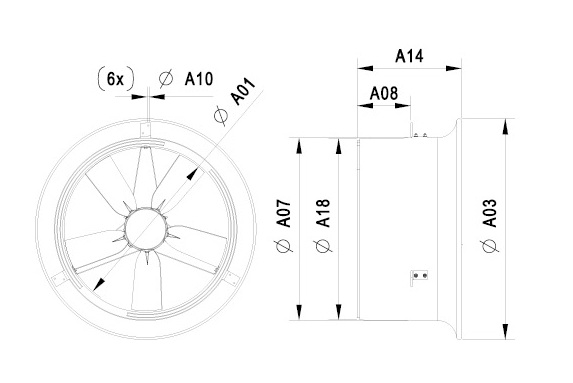

Размеры по чертежу
| A01 | 640 мм |
| A03 | 866 мм |
| A07 | 715 мм |
| A08 | 210 мм |
| A10 | 9 мм |
| A14 | 410 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи

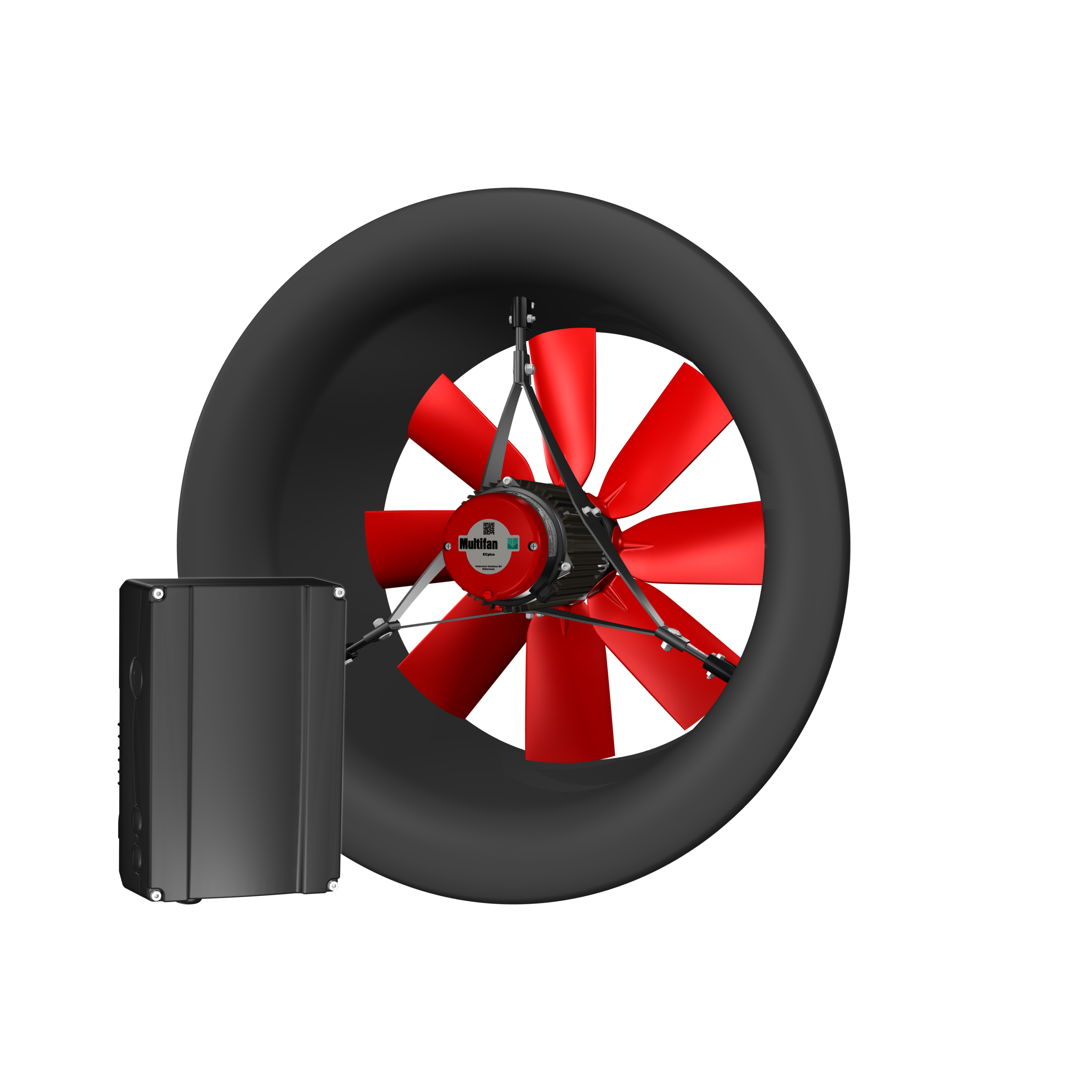

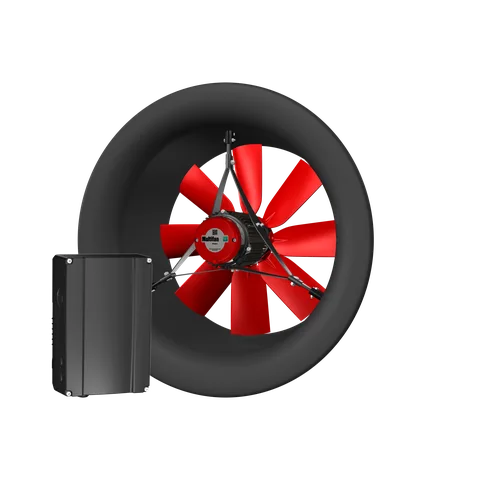

Изображение исполнения
Открыть оригинал ИЗОБРАЖЕНИЕРазмерный чертёж
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
H6D6352M10500-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
H6D6352M10500-EN-IMPERIAL.pdf

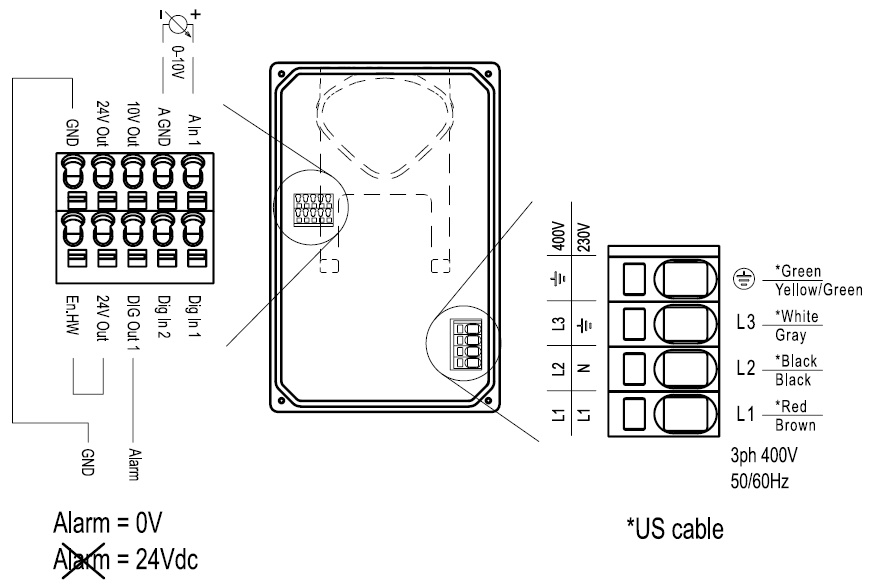

Электрическая схема
Открыть оригинал
