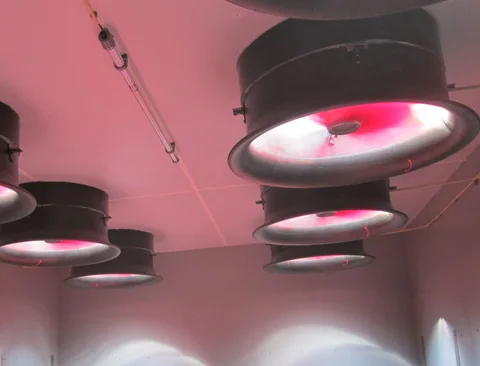

Один канал для нескольких отделений
Воздух собирают в общем вытяжном канале и удаляют через одну точку. Каждое отделение подключено через регулируемый элемент и измерительный узел. В канале поддерживается постоянное разрежение; в статье приведён пример 20 Па.
Как работает регулирование
При росте потребности в отделении открывается его выход в канал. Разрежение уменьшается, после чего центральные вентиляторы повышают обороты либо включаются дополнительные устройства. Это восстанавливает установленное давление и позволяет отделениям работать независимо.
Преимущества
Единая точка выхода удобна для очистки воздуха. Вентиляторы высокого давления сохраняют полезный диапазон и на сниженной скорости, поэтому могут эффективно следовать потребности системы. Небольшое число центральных вентиляторов способно обслуживать несколько отделений.
Ограничения
Начальные вложения в общий канал могут быть выше, чем в отдельные вытяжные каналы. В существующем здании встроить такую систему сложно и дорого, поэтому она чаще встречается в новом строительстве. Экономию оценивают по всему проекту, включая очистку, управление и монтаж.
Источник: Vostermans Ventilation
Русская редакция материала производителя. Описанные результаты и условия относятся к исходной публикации.
