Сопротивление и безопасность
Решётка создаёт сопротивление, но защищает людей, животных и рабочее колесо от контакта и посторонних предметов. Её снятие не является самостоятельным способом экономии: сначала оценивают доступ к вращающимся частям и требования к установке.
Типы решёток
В исходной статье обсуждаются ISO, европейский и американский подходы. Приведены примеры высоты 2,7 м, ячейки OSHA 0,5 дюйма и изменения допустимой ячейки в зависимости от расстояния до лопастей. Эти сведения описывают материал производителя, а не заменяют проверку действующих требований для конкретного объекта.

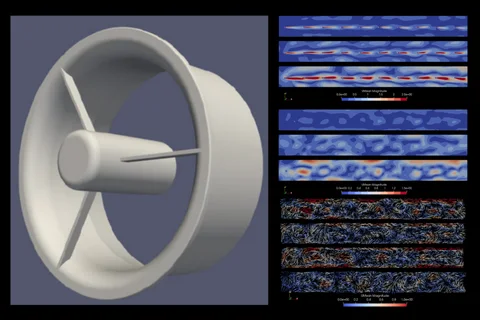

Что определяет аэродинамические потери
Сопротивление обычно выше у решётки на выходе, при меньшем расстоянии до крыльчатки и мелкой ячейке. Эффект также зависит от давления системы. Производитель приводит типичную разницу эффективности 5–10%, в отдельных примерах — до 20%.
Пример горизонтального вентилятора
При 0 Па для T4E45BAM81100 с двумя решётками указаны 6434 м³/ч, 264 Вт и 41 Вт на 1000 м³/ч. Для T4E45BAM80100 без решёток — 6931 м³/ч, 247 Вт и 35,6 Вт на 1000 м³/ч. В статье улучшение эффективности оценивается в 15,1%.
Пример панельного вентилятора
При 30 Па V6E50AAM11100 с решёткой на всасывании: 4644 м³/ч, 185 Вт, 39,8 Вт на 1000 м³/ч. V6E50AAM10100 без неё: 4799 м³/ч, 182 Вт, 37,9 Вт на 1000 м³/ч. Источник указывает разницу около 5%.

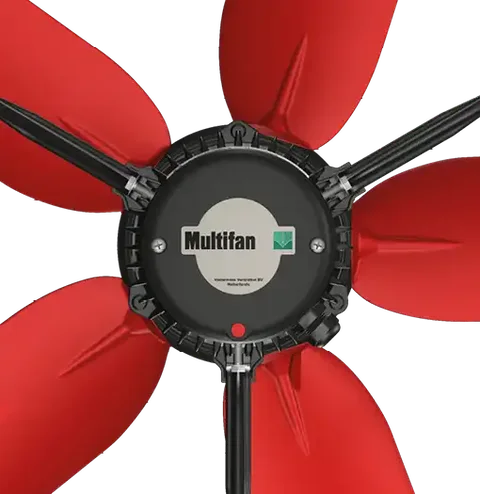

Повреждение рабочего колеса
Производитель отмечает различие поведения пластиковых и металлических лопастей при попадании предмета: деформированная лопасть может создавать дисбаланс. Повреждённые детали требуют замены и проверки; предусмотрены запасные лопасти и рабочие колёса.
Источник: Vostermans Ventilation
Русская редакция материала производителя. Описанные результаты и условия относятся к исходной публикации.
