Начать с движения воздуха
Расход, давление, дальность струи, эффективность и шум зависят от потока внутри вентилятора и вокруг него. Инженеры проверяют влияние профиля лопасти, корпуса, турбулентности и направления воздуха. Изготовление каждого варианта заняло бы много времени, поэтому сначала используют вычислительную гидродинамику — CFD.
Что показывает модель

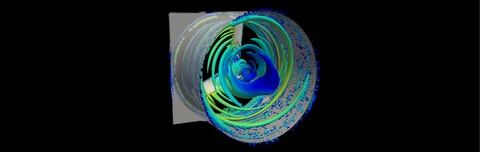

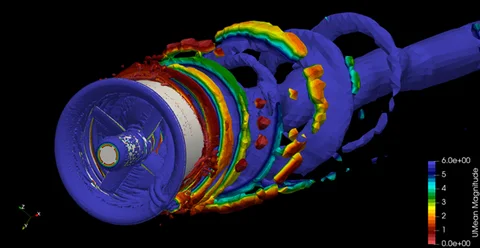

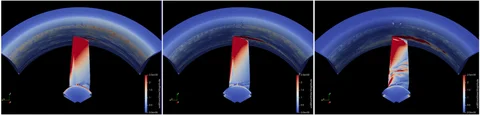

Расчёт отображает скорость, распределение давления и вихревые структуры. Например, через зазор в несколько миллиметров между концом лопасти и корпусом часть воздуха перетекает, создавая концевой вихрь и потери. Модель помогает сравнить геометрию лопасти, величину зазора и форму корпуса.
От расчёта к изделию
При разработке AirBreeze с помощью CFD сравнили множество аэродинамических концепций до лабораторных испытаний. Такой же подход применялся при разработке Venturon. Моделирование позволяет одновременно работать над расходом, энергопотреблением и акустикой.
Обязательная проверка измерениями
Численная модель не является окончательным доказательством характеристик. Vostermans сопоставляет расчёт с лабораторными измерениями и корректирует модели. Техническая визуализация полезна тогда, когда отражает проверенную физику потока.
Источник: Vostermans Ventilation
Русская редакция материала производителя. Описанные результаты и условия относятся к исходной публикации.
