Панельные вентиляторы
V8S92KAE10200
Универсальная серия для вытяжки, циркуляции и интеграции в оборудование.
Расход при 0 Па20 200 м³/ч
Диаметр92 см
Питание230 В
Частота60 Гц
Технические характеристики
| Артикул | V8S92KAE10200 |
| Серия | Панельные вентиляторы |
| Частота | 60 Гц |
| Напряжение | 230 В |
| Число фаз | 1 |
| Диаметр | 92 см |
| Расход при 0 Па | 20 200 м³/ч |
| Расход при 50 Па | 15 600 м³/ч |
| Потребляемая мощность | 680 Вт |
| Номинальный ток | 3,3 А |
| Частота вращения | 820 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 915 мм |
| Число лопастей | 3 |
| Тип вентилятора | 8S92-3PG-25 |
| Масса | 26,9 кг |
| Максимальный ток | 4,2 А |
| Коэффициент мощности cos φ | 0,91 |
| Симисторное управление | Да |
| Трансформаторное управление | Да |
| Частотное управление | Нет |
| Габариты упаковки Д × Ш × В | Не указаны |
| Тип рабочего колеса (код) | 8 |
| Система рабочего колеса (код) | G |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | CURUS |
| Конденсатор по PDF | 14/400 мкФ/В |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоСвиноводствоМолочное животноводствоПромышленность
Размеры по чертежу
| A01 | 915 мм |
| A02 | 1 005 мм |
| A03 | 1 005 мм |
| A04 | 947 мм |
| A05 | 947 мм |
| A06 | 247 мм |
| A07 | 940 мм |
| A08 | 93 мм |
| A09 | 40 мм |
| A10 | 10 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи
Размерный чертёж
Открыть оригинал ИЗОБРАЖЕНИЕЭлектрическая схема

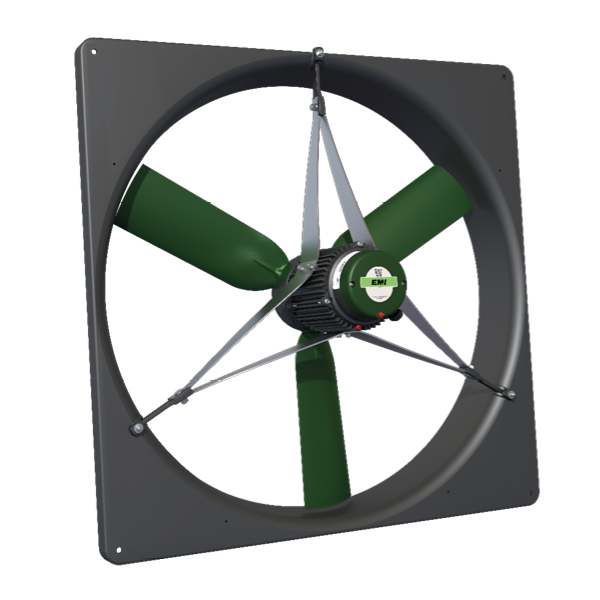

Открыть оригинал ИЗОБРАЖЕНИЕИзображение исполнения
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
V8S92KAE10200-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · имперские единицы
V8S92KAE10200-EN-IMPERIAL.pdf
