Панельные вентиляторы
V6T56FAE10100FD
Универсальная серия для вытяжки, циркуляции и интеграции в оборудование.
Расход при 0 Па8 550 м³/ч
Диаметр56 см
Питание200-230 В
Частота50 Гц
Технические характеристики
| Артикул | V6T56FAE10100FD |
| Серия | Панельные вентиляторы |
| Частота | 50 Гц |
| Напряжение | 200-230 В |
| Число фаз | 1 |
| Диаметр | 56 см |
| Расход при 0 Па | 8 550 м³/ч |
| Расход при 50 Па | 6 750 м³/ч |
| Потребляемая мощность | 290 Вт |
| Номинальный ток | 3 А |
| Частота вращения | 955 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | ECplus |
| Диаметр рабочего колеса | 574 мм |
| Число лопастей | 6 |
| Тип вентилятора | 6T56-6PG-40 |
| Масса | 19,3 кг |
| Максимальный ток | 3,4 А |
| Коэффициент мощности cos φ | 0,43 |
| Симисторное управление | Нет |
| Трансформаторное управление | Нет |
| Частотное управление | Да |
| Габариты упаковки Д × Ш × В | 720 × 720 × 400 мм |
| Тип рабочего колеса (код) | 4 |
| Система рабочего колеса (код) | K |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | CE, EAC |
| Звуковое давление · 2 м · измерение по PDF | 62 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 51 дБ(A) |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоСвиноводствоМолочное животноводствоПромышленность
Размеры по чертежу
| A01 | 574 мм |
| A02 | 700 мм |
| A03 | 700 мм |
| A04 | 640 мм |
| A05 | 640 мм |
| A06 | 247 мм |
| A07 | 600 мм |
| A08 | 105 мм |
| A09 | 40 мм |
| A10 | 10 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи

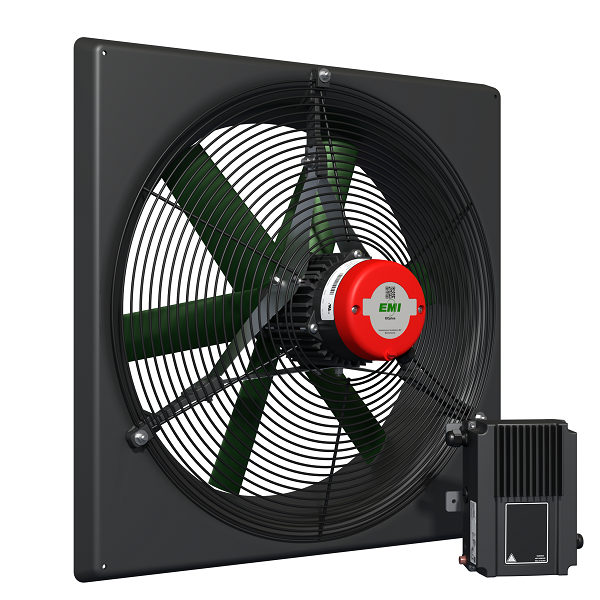

Изображение исполнения
Открыть оригинал ИЗОБРАЖЕНИЕРазмерный чертёж
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
V6T56FAE10100FD-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
V6T56FAE10100FD-EN-IMPERIAL.pdf

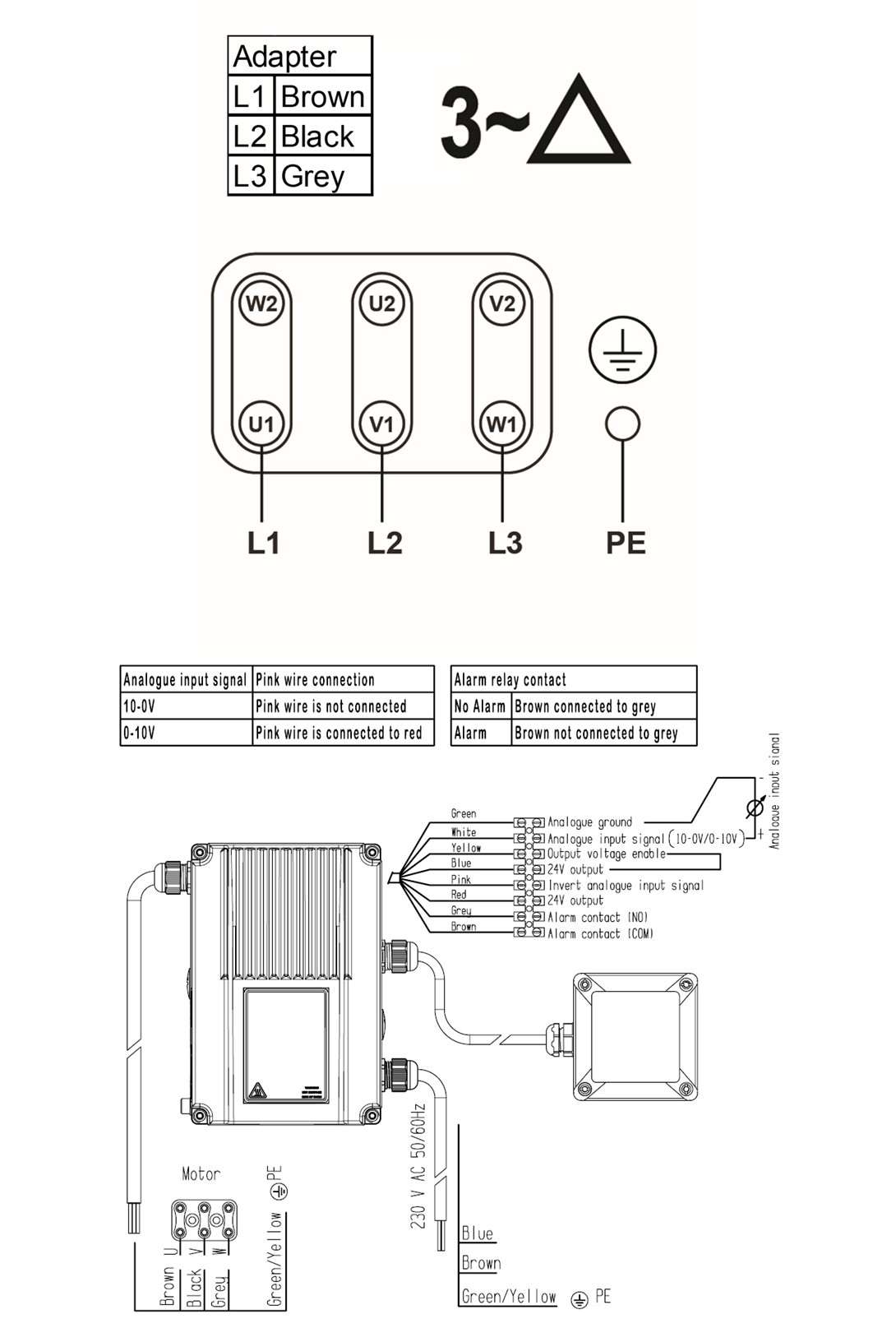

Электрическая схема
Открыть оригинал
