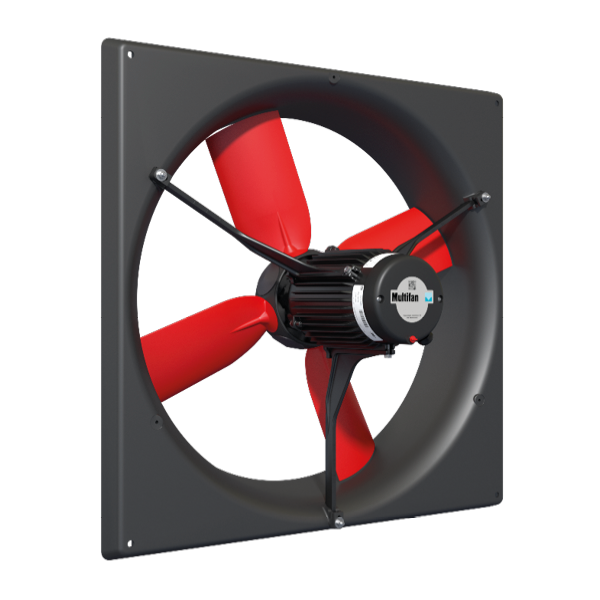

Панельные вентиляторы
V6E63KBM70100
Универсальная серия для вытяжки, циркуляции и интеграции в оборудование.
Расход при 0 Па11 500 м³/ч
Диаметр63 см
Питание115 В
Частота60 Гц
Технические характеристики
| Артикул | V6E63KBM70100 |
| Серия | Панельные вентиляторы |
| Частота | 60 Гц |
| Напряжение | 115 В |
| Число фаз | 1 |
| Диаметр | 63 см |
| Расход при 0 Па | 11 500 м³/ч |
| Расход при 50 Па | 9 950 м³/ч |
| Потребляемая мощность | 550 Вт |
| Номинальный ток | 5 А |
| Частота вращения | 1 115 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 640 мм |
| Число лопастей | 4 |
| Тип вентилятора | 6E63-4PG-33 |
| Масса | 20,6 кг |
| Максимальный ток | 6,8 А |
| Коэффициент мощности cos φ | 0,99 |
| Симисторное управление | Да |
| Трансформаторное управление | Да |
| Частотное управление | Нет |
| Габариты упаковки Д × Ш × В | 800 × 790 × 395 мм |
| Тип рабочего колеса (код) | 5 |
| Система рабочего колеса (код) | G |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | CURUS |
| Конденсатор по PDF | 55/250 мкФ/В |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоСвиноводствоМолочное животноводствоПромышленность
Размеры по чертежу
| A01 | 646 мм |
| A02 | 775 мм |
| A03 | 775 мм |
| A04 | 715 мм |
| A05 | 715 мм |
| A06 | 247 мм |
| A07 | 670 мм |
| A08 | 105 мм |
| A09 | 40 мм |
| A10 | 10 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи
Размерный чертёж
Открыть оригинал ИЗОБРАЖЕНИЕЭлектрическая схема
Открыть оригинал ИЗОБРАЖЕНИЕИзображение исполнения
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
V6E63KBM70100-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · имперские единицы
V6E63KBM70100-EN-IMPERIAL.pdf
