Вентиляторы в оцинкованном корпусе
V6D92A2M11036
Компактная конструкция для вентиляции больших зданий и установки в стену.
Расход при 0 Па24 500 м³/ч
Диаметр92 см
Питание230/400 В
Частота50 Гц
Технические характеристики
| Артикул | V6D92A2M11036 |
| Серия | Вентиляторы в оцинкованном корпусе |
| Частота | 50 Гц |
| Напряжение | 230/400 В |
| Число фаз | 3 |
| Диаметр | 92 см |
| Расход при 0 Па | 24 500 м³/ч |
| Расход при 50 Па | 20 500 м³/ч |
| Потребляемая мощность | 1 050 Вт |
| Номинальный ток | 4,09 / 2,4 А |
| Частота вращения | 905 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 915 мм |
| Число лопастей | 3 |
| Тип вентилятора | 6D92-3PG-28 |
| Масса | 40,9 кг |
| Максимальный ток | 5,0/2,9 А |
| Коэффициент мощности cos φ | 0,61 |
| Симисторное управление | Нет |
| Трансформаторное управление | Да |
| Частотное управление | Да |
| Габариты упаковки Д × Ш × В | 1 100 × 190 × 150 мм |
| Тип рабочего колеса (код) | 8 |
| Система рабочего колеса (код) | G |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | EAC |
| Звуковое давление · 2 м · измерение по PDF | 74 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 63 дБ(A) |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоТеплицыПромышленность

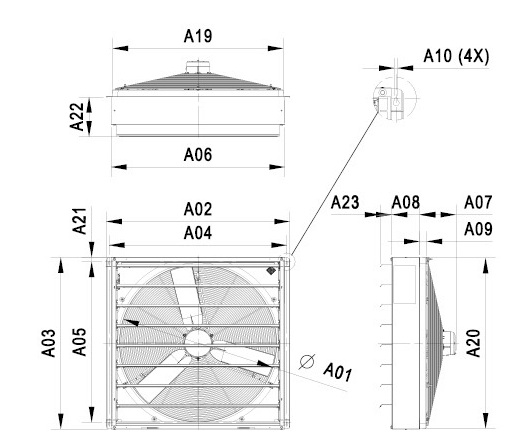

Размеры по чертежу
| A01 | 915 мм |
| A02 | 1 080 мм |
| A03 | 1 014 мм |
| A04 | 1 046 мм |
| A05 | 946,5 мм |
| A06 | 1 022 мм |
| A07 | 271 мм |
| A08 | 165 мм |
| A09 | 40 мм |
| A10 | 6,5 мм |
| A19 | 1 005 мм |
| A20 | 1 005 мм |
| A21 | 25 мм |
| A22 | 234 мм |
| A23 | 72 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи

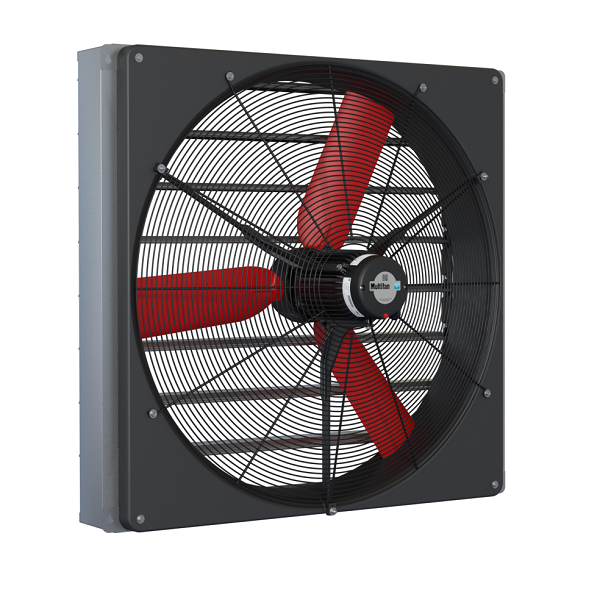

Изображение исполнения
Открыть оригинал ИЗОБРАЖЕНИЕРазмерный чертёж
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
V6D92A2M11036-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
V6D92A2M11036-EN-IMPERIAL.pdf
Электрическая схема
Открыть оригинал
