Панельные вентиляторы
V4S45AAE10100
Универсальная серия для вытяжки, циркуляции и интеграции в оборудование.
Расход при 0 Па6 750 м³/ч
Диаметр45 см
Питание230 В
Частота50 Гц
Технические характеристики
| Артикул | V4S45AAE10100 |
| Серия | Панельные вентиляторы |
| Частота | 50 Гц |
| Напряжение | 230 В |
| Число фаз | 1 |
| Диаметр | 45 см |
| Расход при 0 Па | 6 750 м³/ч |
| Расход при 50 Па | 5 850 м³/ч |
| Потребляемая мощность | 320 Вт |
| Номинальный ток | 1,5 А |
| Частота вращения | 1 420 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 460 мм |
| Число лопастей | 6 |
| Тип вентилятора | 4S45-6PP-40 |
| Масса | 13 кг |
| Максимальный ток | Не указан |
| Коэффициент мощности cos φ | Не указан |
| Симисторное управление | Да |
| Трансформаторное управление | Да |
| Частотное управление | Нет |
| Габариты упаковки Д × Ш × В | 620 × 620 × 315 мм |
| Тип рабочего колеса (код) | 3 |
| Система рабочего колеса (код) | C |
| Материал рабочего колеса (код) | PP |
| Маркировка по каталогу производителя | CE, EAC |
| Конденсатор по PDF | 10/400 мкФ/В |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоСвиноводствоМолочное животноводствоПромышленность
Размеры по чертежу
| A01 | 460 мм |
| A02 | 592.5 мм |
| A03 | 592.5 мм |
| A04 | 545 мм |
| A05 | 545 мм |
| A06 | 192 мм |
| A07 | 490 мм |
| A08 | 84 мм |
| A09 | 36 мм |
| A10 | 7.5 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи

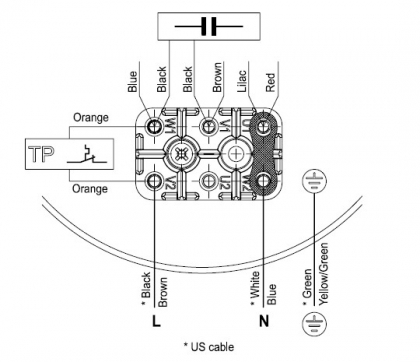

Электрическая схема

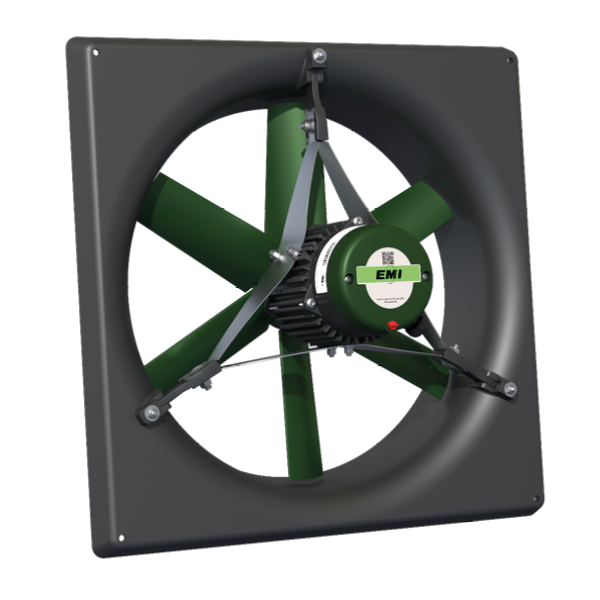

Открыть оригинал ИЗОБРАЖЕНИЕИзображение исполнения
Открыть оригинал ИЗОБРАЖЕНИЕРазмерный чертёж
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
V4S45AAE10100-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · имперские единицы
V4S45AAE10100-EN-IMPERIAL.pdf
