Панельные вентиляторы
V4E50K1M60100
Универсальная серия для вытяжки, циркуляции и интеграции в оборудование.
Расход при 0 Па8 350 м³/ч
Диаметр50 см
Питание240 В
Частота60 Гц
Технические характеристики
| Артикул | V4E50K1M60100 |
| Серия | Панельные вентиляторы |
| Частота | 60 Гц |
| Напряжение | 240 В |
| Число фаз | 1 |
| Диаметр | 50 см |
| Расход при 0 Па | 8 350 м³/ч |
| Расход при 50 Па | 7 200 м³/ч |
| Потребляемая мощность | 430 Вт |
| Номинальный ток | 1,8 А |
| Частота вращения | 1 580 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 512 мм |
| Число лопастей | 6 |
| Тип вентилятора | 4E50-6PP-35 |
| Масса | 12,8 кг |
| Максимальный ток | 2,2 А |
| Коэффициент мощности cos φ | 0,98 |
| Симисторное управление | Да |
| Трансформаторное управление | Да |
| Частотное управление | Нет |
| Габариты упаковки Д × Ш × В | Не указаны |
| Тип рабочего колеса (код) | 3 |
| Система рабочего колеса (код) | C |
| Материал рабочего колеса (код) | PP |
| Маркировка по каталогу производителя | CSA, CULUS, CURUS, EAC |
| Звуковое давление · 2 м · измерение по PDF | 66 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 55 дБ(A) |
| Конденсатор по PDF | 20/250 мкФ/В |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоСвиноводствоМолочное животноводствоПромышленность
Размеры по чертежу
| A01 | 512 мм |
| A02 | 647,5 мм |
| A03 | 647,5 мм |
| A04 | 600 мм |
| A05 | 600 мм |
| A06 | 192 мм |
| A07 | 540 мм |
| A08 | 84 мм |
| A09 | 36 мм |
| A10 | 7,5 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи

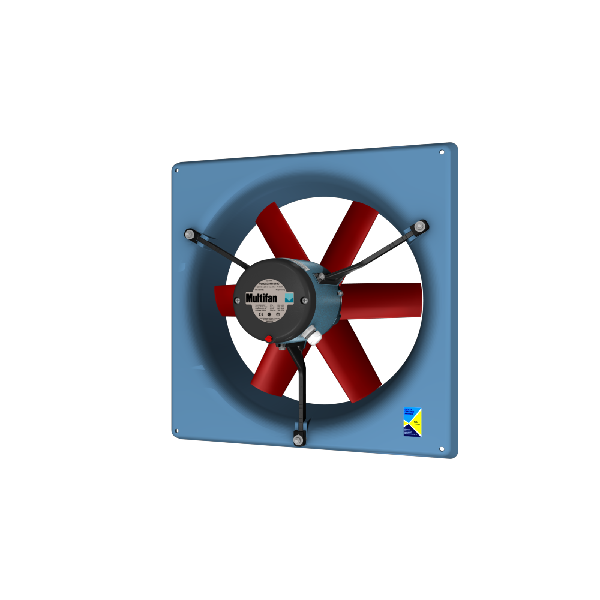

Изображение исполнения
Открыть оригинал ИЗОБРАЖЕНИЕРазмерный чертёж
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
V4E50K1M60100-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
V4E50K1M60100-EN-IMPERIAL.pdf

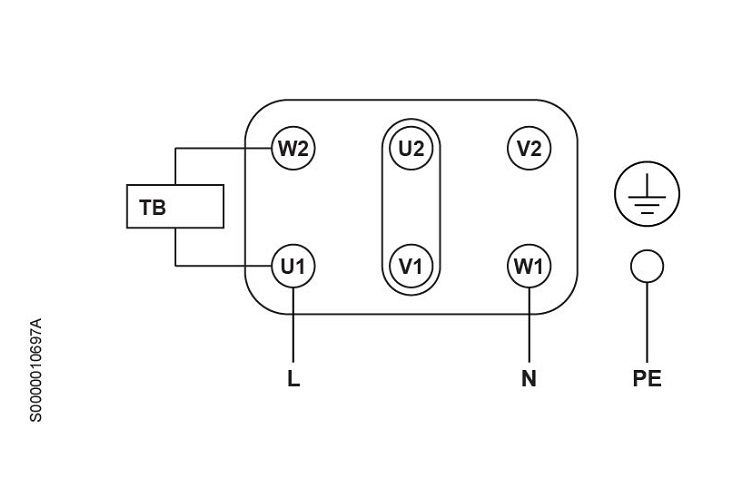

Электрическая схема
Открыть оригинал
