Панельные вентиляторы

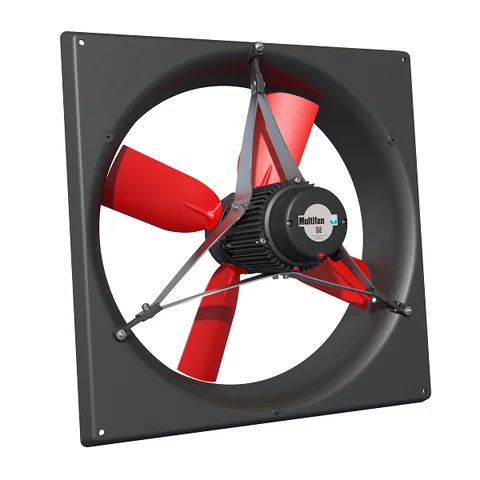

V4D71KAM70100
Универсальная серия для вытяжки, циркуляции и интеграции в оборудование.
Расход при 0 Па23 200 м³/ч
Диаметр71 см
Питание265/460 В
Частота60 Гц
Технические характеристики
| Артикул | V4D71KAM70100 |
| Серия | Панельные вентиляторы |
| Частота | 60 Гц |
| Напряжение | 265/460 В |
| Число фаз | 3 |
| Диаметр | 71 см |
| Расход при 0 Па | 23 200 м³/ч |
| Расход при 200 Па | 18 200 м³/ч |
| Потребляемая мощность | 2 300 Вт |
| Номинальный ток | 6,4 / 3,7 А |
| Частота вращения | 1 745 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 709 мм |
| Число лопастей | 4 |
| Тип вентилятора | 4D71-4PG-33 |
| Масса | 30,9 кг |
| Максимальный ток | 8,0/4,6 А |
| Коэффициент мощности cos φ | 0,78 |
| Симисторное управление | Нет |
| Трансформаторное управление | Нет |
| Частотное управление | Да |
| Габариты упаковки Д × Ш × В | 870 × 870 × 395 мм |
| Тип рабочего колеса (код) | 5 |
| Система рабочего колеса (код) | G |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | CURUS |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоСвиноводствоМолочное животноводствоПромышленность

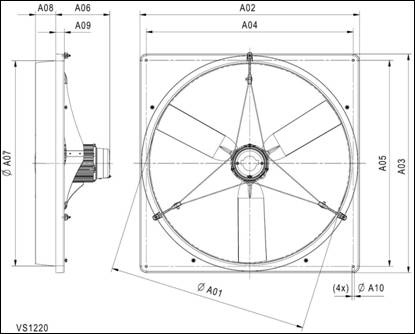

Размеры по чертежу
| A01 | 712 мм |
| A02 | 850 мм |
| A03 | 850 мм |
| A04 | 790 мм |
| A05 | 790 мм |
| A06 | 247 мм |
| A07 | 740 мм |
| A08 | 105 мм |
| A09 | 40 мм |
| A10 | 10 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи
Размерный чертёж

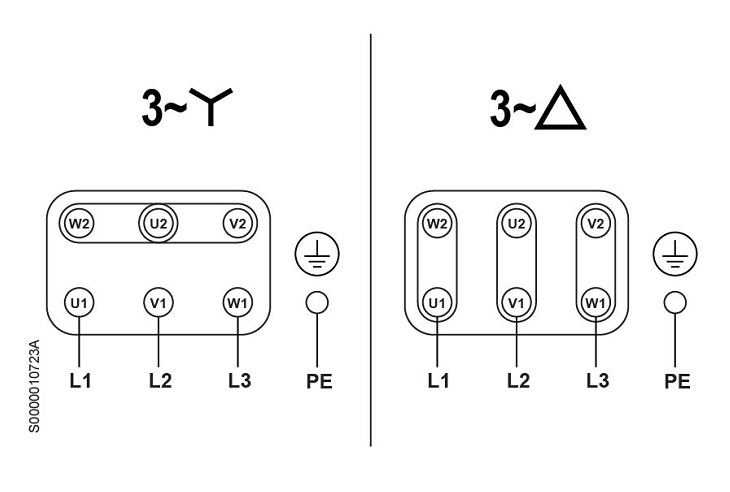

Открыть оригинал ИЗОБРАЖЕНИЕЭлектрическая схема

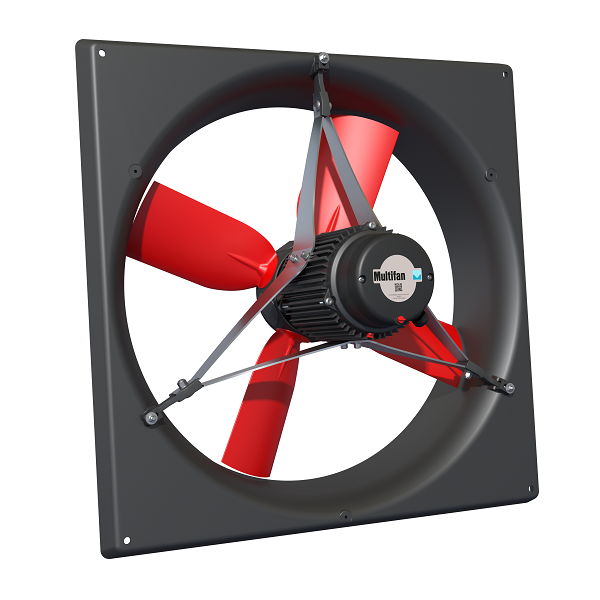

Открыть оригинал ИЗОБРАЖЕНИЕИзображение исполнения
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
V4D71KAM70100-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · имперские единицы
V4D71KAM70100-EN-IMPERIAL.pdf
