Вентиляторы в оцинкованном корпусе
V4D1621M11236
Компактная конструкция для вентиляции больших зданий и установки в стену.
Расход при 0 Па45 000 м³/ч
Диаметр130 см
Питание240/420 В
Частота60 Гц
Технические характеристики
| Артикул | V4D1621M11236 |
| Серия | Вентиляторы в оцинкованном корпусе |
| Частота | 60 Гц |
| Напряжение | 240/420 В |
| Число фаз | 3 |
| Диаметр | 130 см |
| Расход при 0 Па | 45 000 м³/ч |
| Расход при 50 Па | 33 400 м³/ч |
| Потребляемая мощность | 1 550 Вт |
| Номинальный ток | 4,59 / 2,7 А |
| Частота вращения | 580 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 1 286 мм |
| Число лопастей | 3 |
| Тип вентилятора | 4D130-3PG-55 |
| Масса | 72,9 кг |
| Максимальный ток | 4,9/2,8 А |
| Коэффициент мощности cos φ | 0,8 |
| Симисторное управление | Нет |
| Трансформаторное управление | Нет |
| Частотное управление | Нет |
| Габариты упаковки Д × Ш × В | 190 × 1 000 × 1 000 мм |
| Тип рабочего колеса (код) | 10 |
| Система рабочего колеса (код) | N |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | Не указана |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоТеплицыПромышленность
Размеры по чертежу
| A01 | 1 284 мм |
| A09 | 275 мм |
| A12 | 96 мм |
| A19 | 1 382 мм |
| A20 | 1 382 мм |
| A22 | 523 мм |
| A31 | 85 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи

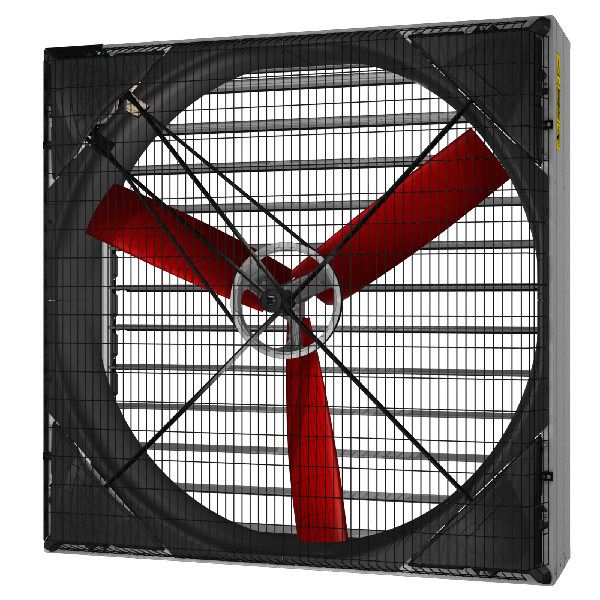

Изображение исполнения
Открыть оригинал ИЗОБРАЖЕНИЕРазмерный чертёж
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
V4D1621M11236-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
V4D1621M11236-EN-IMPERIAL.pdf
Электрическая схема
Открыть оригинал
