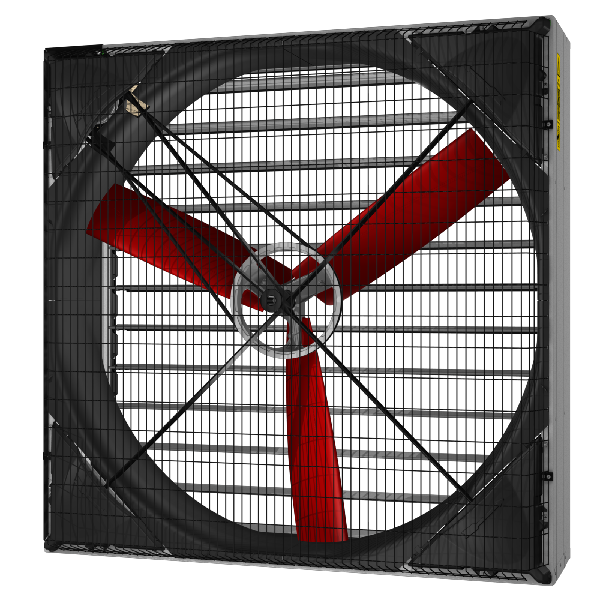

Вентиляторы в оцинкованном корпусе
V4D13A0M11036
Компактная конструкция для вентиляции больших зданий и установки в стену.
Расход при 0 Па46 700 м³/ч
Диаметр130 см
Питание230/400 В
Частота50 Гц
Технические характеристики
| Артикул | V4D13A0M11036 |
| Серия | Вентиляторы в оцинкованном корпусе |
| Частота | 50 Гц |
| Напряжение | 230/400 В |
| Число фаз | 3 |
| Диаметр | 130 см |
| Расход при 0 Па | 46 700 м³/ч |
| Расход при 50 Па | 35 000 м³/ч |
| Потребляемая мощность | 1 600 Вт |
| Номинальный ток | 5,09 / 3 А |
| Частота вращения | 585 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 1 286 мм |
| Число лопастей | 3 |
| Тип вентилятора | 4D130-3PG-55 |
| Масса | 73,5 кг |
| Максимальный ток | 5,4/3,1 А |
| Коэффициент мощности cos φ | 0,73 |
| Симисторное управление | Нет |
| Трансформаторное управление | Нет |
| Частотное управление | Нет |
| Габариты упаковки Д × Ш × В | 1 385 × 460 × 1 385 мм |
| Тип рабочего колеса (код) | 10 |
| Система рабочего колеса (код) | N |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | CE, EAC |
| Звуковое давление · 2 м · измерение по PDF | 76 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 65 дБ(A) |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоТеплицыПромышленность
Размеры по чертежу
| A01 | 1 284 мм |
| A09 | 275 мм |
| A12 | 96 мм |
| A19 | 1 382 мм |
| A20 | 1 382 мм |
| A22 | 523 мм |
| A31 | 85 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
