Горизонтальные циркуляционные вентиляторы
T6D45NAM80100
Равномерное распределение воздуха по длине помещения.
Расход при 0 Па5 300 м³/ч
Диаметр45 см
Питание265/460 В
Частота60 Гц
Технические характеристики
| Артикул | T6D45NAM80100 |
| Серия | Горизонтальные циркуляционные вентиляторы |
| Частота | 60 Гц |
| Напряжение | 265/460 В |
| Число фаз | 3 |
| Диаметр | 45 см |
| Расход при 0 Па | 5 300 м³/ч |
| Расход при 30 Па | 4 350 м³/ч |
| Потребляемая мощность | 130 Вт |
| Номинальный ток | 0,5 / 0,3 А |
| Частота вращения | 1 135 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 472 мм |
| Число лопастей | 4 |
| Тип вентилятора | 6D45-4PP-35 |
| Масса | 12,1 кг |
| Максимальный ток | 0,7/0,4 А |
| Коэффициент мощности cos φ | 0,52 |
| Симисторное управление | Нет |
| Трансформаторное управление | Да |
| Частотное управление | Нет |
| Габариты упаковки Д × Ш × В | 600 × 600 × 400 мм |
| Тип рабочего колеса (код) | 3 |
| Система рабочего колеса (код) | C |
| Материал рабочего колеса (код) | PP |
| Маркировка по каталогу производителя | Не указана |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоТеплицы

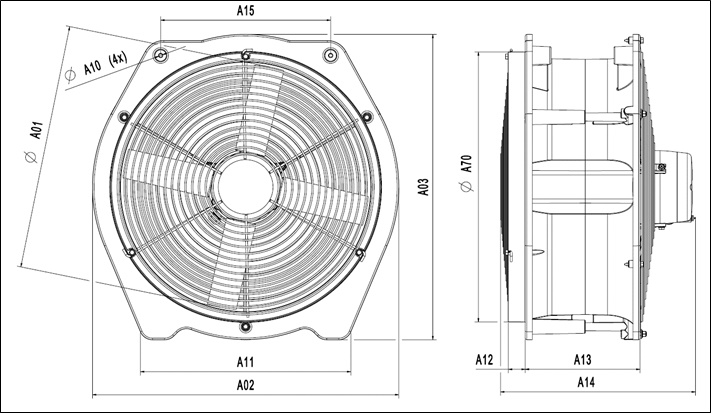

Размеры по чертежу
| A01 | 472 мм |
| A02 | 587 мм |
| A10 | 6,5 мм |
| A11 | 403 мм |
| A12 | 33 мм |
| A13 | 220 мм |
| A14 | 374 мм |
| A15 | 326 мм |
| A70 | 520 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
