Вертикальные вентиляторы V-FloFan
T6D40K2M81160
Перемешивание воздушных слоёв и мягкий поток на уровне растений и птицы.
Расход при 0 Па5 200 м³/ч
Диаметр40 см
Питание240/420 В
Частота60 Гц
Технические характеристики
| Артикул | T6D40K2M81160 |
| Серия | Вертикальные вентиляторы V-FloFan |
| Частота | 60 Гц |
| Напряжение | 240/420 В |
| Число фаз | 3 |
| Диаметр | 40 см |
| Расход при 0 Па | 5 200 м³/ч |
| Потребляемая мощность | 190 Вт |
| Номинальный ток | 0,8 / 0,5 А |
| Частота вращения | 1 135 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 420 мм |
| Число лопастей | 8 |
| Тип вентилятора | 6D40-8PP-40 |
| Масса | 15,7 кг |
| Максимальный ток | 0,9/0,5 А |
| Коэффициент мощности cos φ | 0,55 |
| Симисторное управление | Нет |
| Трансформаторное управление | Да |
| Частотное управление | Нет |
| Габариты упаковки Д × Ш × В | 720 × 720 × 400 мм |
| Тип рабочего колеса (код) | 3 |
| Система рабочего колеса (код) | C |
| Материал рабочего колеса (код) | PP |
| Маркировка по каталогу производителя | CCSAUS, CURUS, EAC |
| Звуковое давление · 2 м · измерение по PDF | 47 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 36 дБ(A) |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоТеплицы

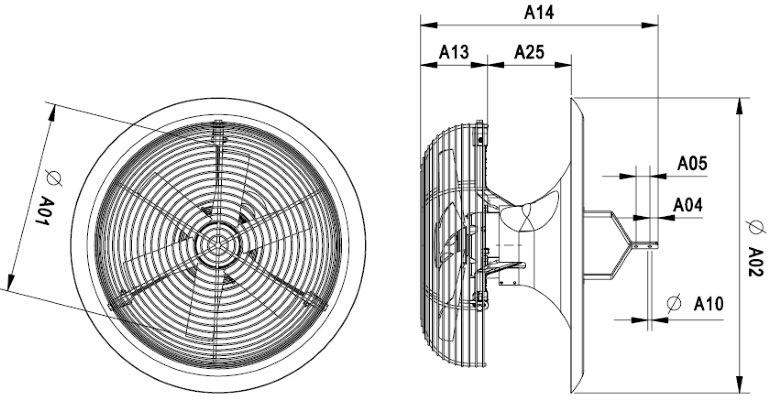

Размеры по чертежу
| A01 | 420 мм |
| A02 | 650 мм |
| A04 | 18 мм |
| A05 | 30 мм |
| A10 | 8,2 мм |
| A13 | 146 мм |
| A14 | 539 мм |
| A25 | 182 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи

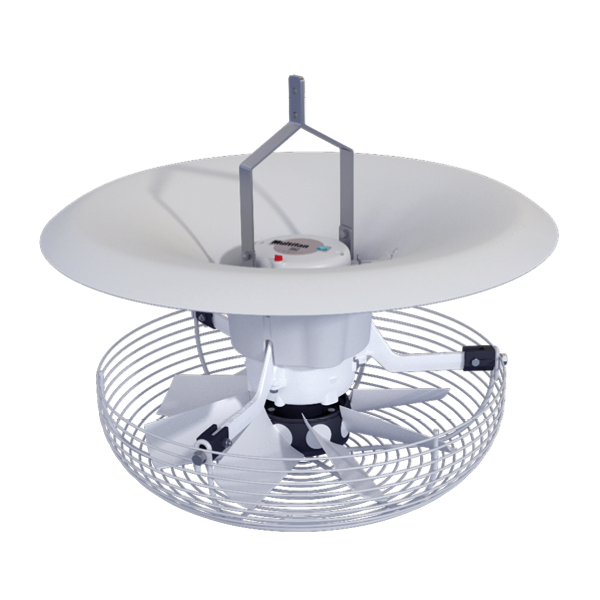

Изображение исполнения
Открыть оригинал ИЗОБРАЖЕНИЕРазмерный чертёж
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
T6D40K2M81160-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
T6D40K2M81160-EN-IMPERIAL.pdf
Электрическая схема
Открыть оригинал
