Вентиляторы Basket Fans
K8D92K0M11100
Широкая воздушная струя для охлаждающего обдува людей и животных.
Расход при 0 Па22 050 м³/ч
Диаметр92 см
Питание230/400 В
Частота60 Гц
Технические характеристики
| Артикул | K8D92K0M11100 |
| Серия | Вентиляторы Basket Fans |
| Частота | 60 Гц |
| Напряжение | 230/400 В |
| Число фаз | 3 |
| Диаметр | 92 см |
| Расход при 0 Па | 22 050 м³/ч |
| Потребляемая мощность | 620 Вт |
| Номинальный ток | 3,1 / 1,8 А |
| Частота вращения | 835 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 905 мм |
| Число лопастей | 3 |
| Тип вентилятора | 8D92-3PG-23 |
| Масса | 29,9 кг |
| Максимальный ток | 3,4/2,0 А |
| Коэффициент мощности cos φ | 0,5 |
| Симисторное управление | Нет |
| Трансформаторное управление | Да |
| Частотное управление | Нет |
| Габариты упаковки Д × Ш × В | 187 × 1 000 × 1 000 мм |
| Тип рабочего колеса (код) | 8 |
| Система рабочего колеса (код) | G |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | CE |
| Звуковое давление · 2 м · измерение по PDF | 69 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 58 дБ(A) |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоМолочное животноводствоПромышленность
Размеры по чертежу
| A01 | 905 мм |
| A03 | 983 мм |
| A13 | 254 мм |
| A14 | 425 мм |
| A29 | 29 мм |
| A30 | 115 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи

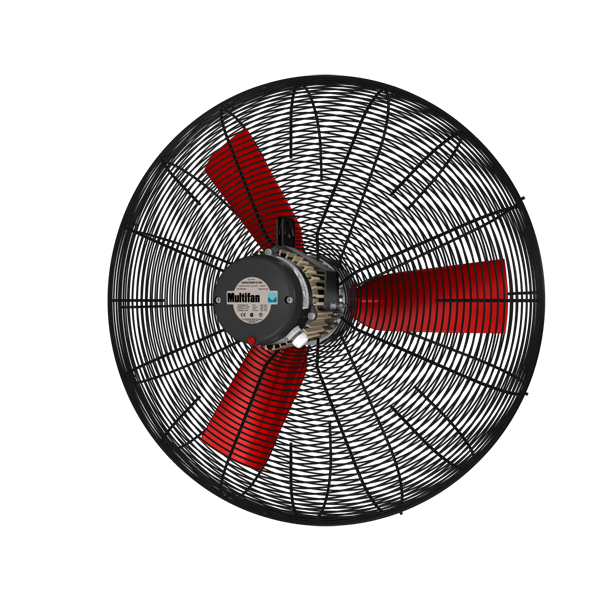

Изображение исполнения
Открыть оригинал ИЗОБРАЖЕНИЕРазмерный чертёж
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
K8D92K0M11100-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
K8D92K0M11100-EN-IMPERIAL.pdf
Электрическая схема
Открыть оригинал
