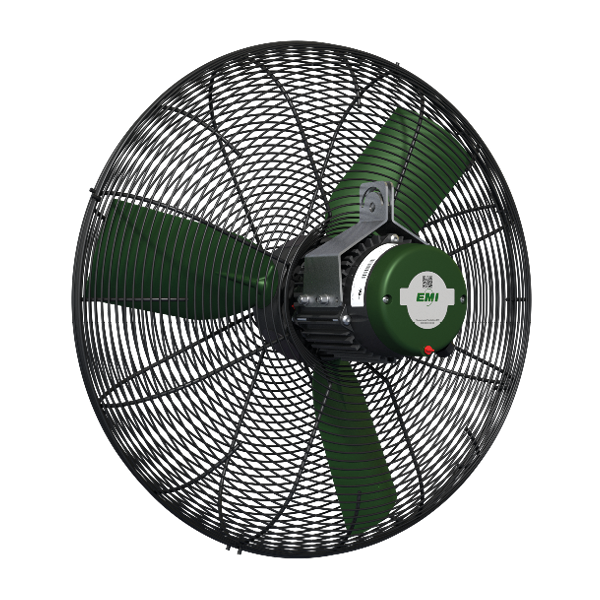

Вентиляторы Basket Fans
K6S63A0E11100
Широкая воздушная струя для охлаждающего обдува людей и животных.
Расход при 0 Па9 500 м³/ч
Диаметр63 см
Питание230 В
Частота50 Гц
Технические характеристики
| Артикул | K6S63A0E11100 |
| Серия | Вентиляторы Basket Fans |
| Частота | 50 Гц |
| Напряжение | 230 В |
| Число фаз | 1 |
| Диаметр | 63 см |
| Расход при 0 Па | 9 500 м³/ч |
| Потребляемая мощность | 320 Вт |
| Номинальный ток | 1,4 А |
| Частота вращения | 885 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 610 мм |
| Число лопастей | 4 |
| Тип вентилятора | 6E63-4PG-33 |
| Масса | 19 кг |
| Максимальный ток | 1,7 А |
| Коэффициент мощности cos φ | 0,97 |
| Симисторное управление | Да |
| Трансформаторное управление | Да |
| Частотное управление | Нет |
| Габариты упаковки Д × Ш × В | 720 × 720 × 400 мм |
| Тип рабочего колеса (код) | 5 |
| Система рабочего колеса (код) | G |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | CE, EAC |
| Звуковое давление · 2 м · измерение по PDF | 62 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 51 дБ(A) |
| Конденсатор по PDF | 08/400 мкФ/В |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоМолочное животноводствоПромышленность
Размеры по чертежу
| A01 | 610 мм |
| A03 | 683 мм |
| A13 | 206 мм |
| A14 | 350 мм |
| A29 | 32 мм |
| A30 | 115 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи

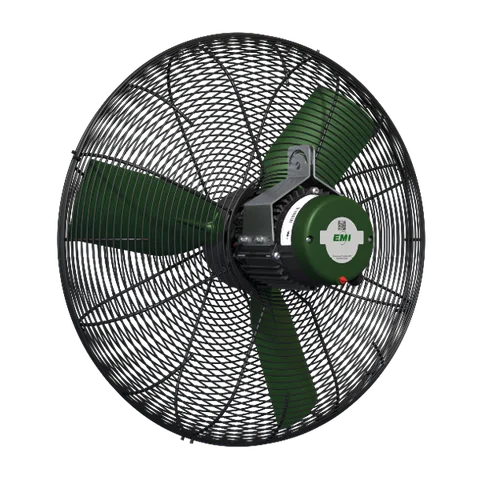

Изображение исполнения
