Вентиляторы Basket Fans
K6D71A0M11100
Широкая воздушная струя для охлаждающего обдува людей и животных.
Расход при 0 Па13 800 м³/ч
Диаметр71 см
Питание230/400 В
Частота50 Гц
Технические характеристики
| Артикул | K6D71A0M11100 |
| Серия | Вентиляторы Basket Fans |
| Частота | 50 Гц |
| Напряжение | 230/400 В |
| Число фаз | 3 |
| Диаметр | 71 см |
| Расход при 0 Па | 13 800 м³/ч |
| Потребляемая мощность | 490 Вт |
| Номинальный ток | 2,29 / 1,3 А |
| Частота вращения | 915 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 710 мм |
| Число лопастей | 3 |
| Тип вентилятора | 6D71-3PG-35 |
| Масса | 25,4 кг |
| Максимальный ток | 2,9/1,7 А |
| Коэффициент мощности cos φ | 0,57 |
| Симисторное управление | Нет |
| Трансформаторное управление | Да |
| Частотное управление | Да |
| Габариты упаковки Д × Ш × В | 825 × 825 × 395 мм |
| Тип рабочего колеса (код) | 5 |
| Система рабочего колеса (код) | G |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | CE, EAC |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоМолочное животноводствоПромышленность
Размеры по чертежу
| A01 | 709 мм |
| A03 | 830 мм |
| A13 | 230 мм |
| A14 | 413 мм |
| A29 | 29 мм |
| A30 | 115 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи

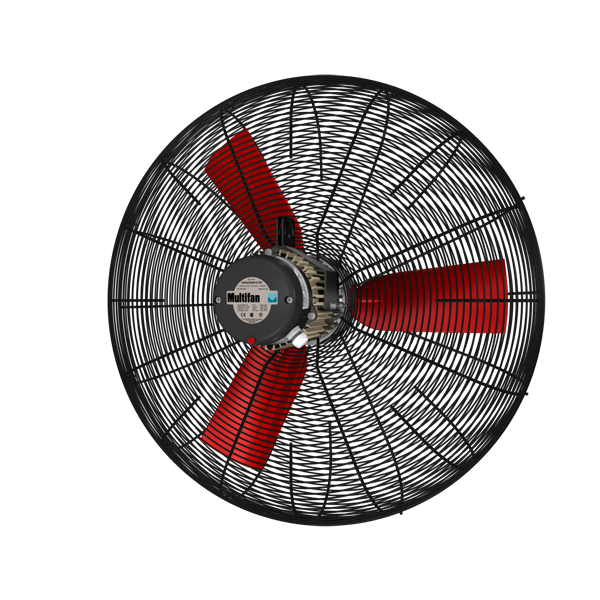

Изображение исполнения
Открыть оригинал ИЗОБРАЖЕНИЕРазмерный чертёж
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
K6D71A0M11100-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
K6D71A0M11100-EN-IMPERIAL.pdf
Электрическая схема
Открыть оригинал
