Вентиляторы Basket Fans

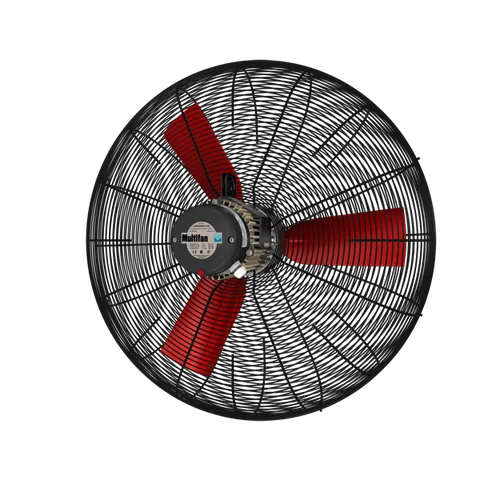

K6D6301M11100
Широкая воздушная струя для охлаждающего обдува людей и животных.
Расход при 0 Па10 200 м³/ч
Диаметр63 см
Питание254/440 В
Частота60 Гц
Технические характеристики
| Артикул | K6D6301M11100 |
| Серия | Вентиляторы Basket Fans |
| Частота | 60 Гц |
| Напряжение | 254/440 В |
| Число фаз | 3 |
| Диаметр | 63 см |
| Расход при 0 Па | 10 200 м³/ч |
| Потребляемая мощность | 275 Вт |
| Номинальный ток | 1,1 / 0,6 А |
| Частота вращения | 1 115 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 610 мм |
| Число лопастей | 3 |
| Тип вентилятора | 6D63-3PG-35 |
| Масса | 18,3 кг |
| Максимальный ток | 0,0 А |
| Коэффициент мощности cos φ | Не указан |
| Симисторное управление | Нет |
| Трансформаторное управление | Нет |
| Частотное управление | Да |
| Габариты упаковки Д × Ш × В | 720 × 720 × 400 мм |
| Тип рабочего колеса (код) | 4 |
| Система рабочего колеса (код) | K |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | CURUS, EAC |
| Звуковое давление · 2 м · измерение по PDF | 66 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 55 дБ(A) |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоМолочное животноводствоПромышленность
Размеры по чертежу
| A01 | 610 мм |
| A03 | 683 мм |
| A13 | 206 мм |
| A14 | 350 мм |
| A29 | 32 мм |
| A30 | 115 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи
PDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
K6D6301M11100-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
K6D6301M11100-EN-IMPERIAL.pdf
Электрическая схема

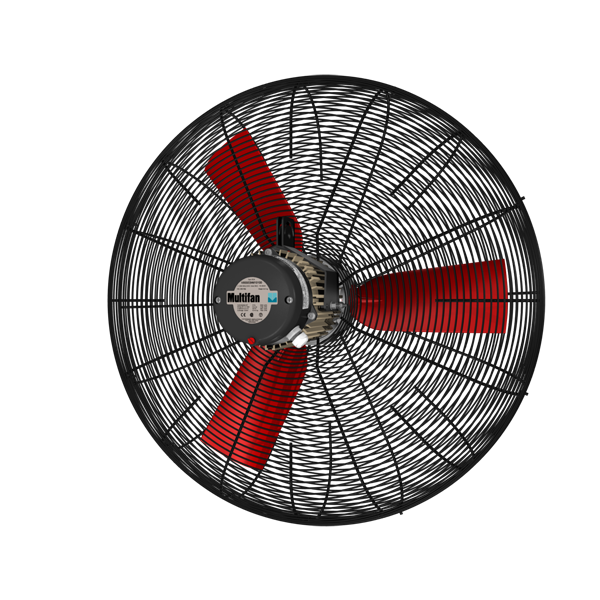

Открыть оригинал ИЗОБРАЖЕНИЕИзображение исполнения
