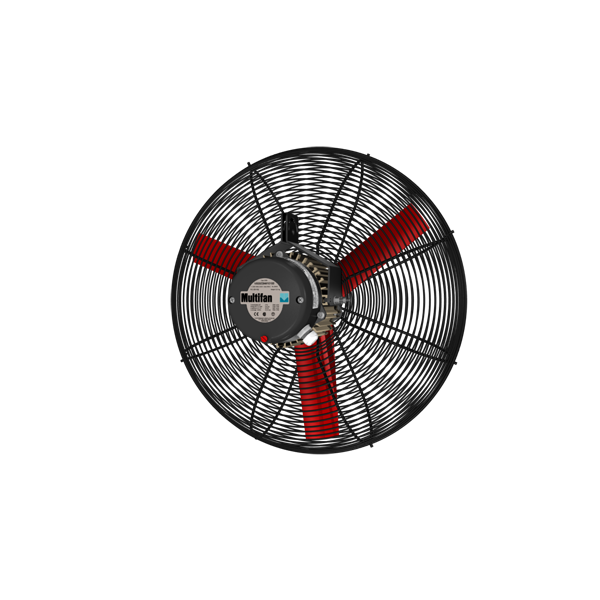

Вентиляторы Basket Fans
K4E50KBM11100
Широкая воздушная струя для охлаждающего обдува людей и животных.
Расход при 0 Па5 600 м³/ч
Диаметр50 см
Питание115 В
Частота60 Гц
Технические характеристики
| Артикул | K4E50KBM11100 |
| Серия | Вентиляторы Basket Fans |
| Частота | 60 Гц |
| Напряжение | 115 В |
| Число фаз | 1 |
| Диаметр | 50 см |
| Расход при 0 Па | 5 600 м³/ч |
| Потребляемая мощность | 260 Вт |
| Номинальный ток | 2,29 А |
| Частота вращения | 1 700 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 512 мм |
| Число лопастей | 3 |
| Тип вентилятора | 4E50-3PP-30 |
| Масса | 13,4 кг |
| Максимальный ток | 3,2 А |
| Коэффициент мощности cos φ | 0,98 |
| Симисторное управление | Да |
| Трансформаторное управление | Да |
| Частотное управление | Нет |
| Габариты упаковки Д × Ш × В | 635 × 635 × 360 мм |
| Тип рабочего колеса (код) | 3 |
| Система рабочего колеса (код) | C |
| Материал рабочего колеса (код) | PP |
| Маркировка по каталогу производителя | CE, EAC |
| Звуковое давление · 2 м · измерение по PDF | 67 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 56 дБ(A) |
| Конденсатор по PDF | 14/250 мкФ/В |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоМолочное животноводствоПромышленность
Размеры по чертежу
| A01 | 512 мм |
| A03 | 575 мм |
| A13 | 174 мм |
| A14 | 332 мм |
| A29 | 34 мм |
| A30 | 115 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи
Изображение исполнения
Открыть оригинал ИЗОБРАЖЕНИЕРазмерный чертёж
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
K4E50KBM11100-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
K4E50KBM11100-EN-IMPERIAL.pdf
Электрическая схема
Открыть оригинал
