Вентиляторы Basket Fans
K4D50AAM11100
Широкая воздушная струя для охлаждающего обдува людей и животных.
Расход при 0 Па4 950 м³/ч
Диаметр50 см
Питание230/400 В
Частота50 Гц
Технические характеристики
| Артикул | K4D50AAM11100 |
| Серия | Вентиляторы Basket Fans |
| Частота | 50 Гц |
| Напряжение | 230/400 В |
| Число фаз | 3 |
| Диаметр | 50 см |
| Расход при 0 Па | 4 950 м³/ч |
| Потребляемая мощность | 260 Вт |
| Номинальный ток | 0,9 / 0,5 А |
| Частота вращения | 1 380 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 512 мм |
| Число лопастей | 3 |
| Тип вентилятора | 4D50-3PP-40 |
| Масса | 12,7 кг |
| Максимальный ток | 1,0/0,6 А |
| Коэффициент мощности cos φ | 0,73 |
| Симисторное управление | Нет |
| Трансформаторное управление | Да |
| Частотное управление | Да |
| Габариты упаковки Д × Ш × В | 635 × 635 × 360 мм |
| Тип рабочего колеса (код) | 3 |
| Система рабочего колеса (код) | C |
| Материал рабочего колеса (код) | PP |
| Маркировка по каталогу производителя | CE, EAC |
| Звуковое давление · 2 м · измерение по PDF | 65 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 55 дБ(A) |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоМолочное животноводствоПромышленность
Размеры по чертежу
| A01 | 512 мм |
| A03 | 575 мм |
| A13 | 174 мм |
| A14 | 332 мм |
| A29 | 34 мм |
| A30 | 115 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи

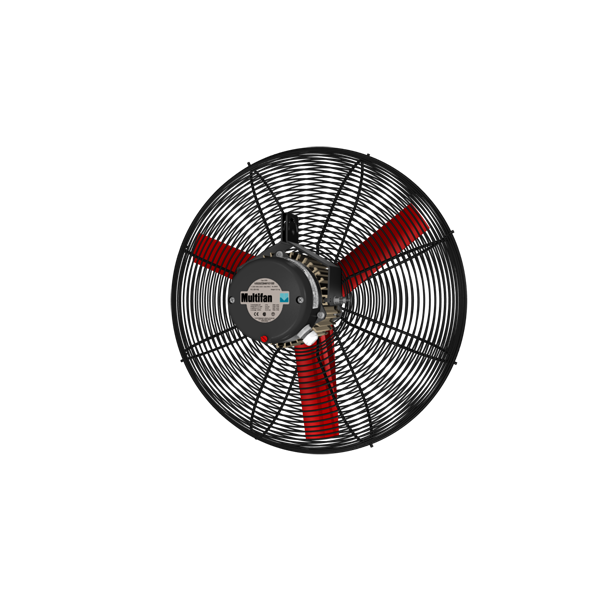

Изображение исполнения
Открыть оригинал ИЗОБРАЖЕНИЕРазмерный чертёж
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
K4D50AAM11100-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
K4D50AAM11100-EN-IMPERIAL.pdf
Электрическая схема
Открыть оригинал
