Вентиляторы Basket Fans
K4D13B0M11100
Широкая воздушная струя для охлаждающего обдува людей и животных.
Расход при 0 Па40 100 м³/ч
Диаметр130 см
Питание230/400 В
Частота50 Гц
Технические характеристики
| Артикул | K4D13B0M11100 |
| Серия | Вентиляторы Basket Fans |
| Частота | 50 Гц |
| Напряжение | 230/400 В |
| Число фаз | 3 |
| Диаметр | 130 см |
| Расход при 0 Па | 40 100 м³/ч |
| Потребляемая мощность | 630 Вт |
| Номинальный ток | 2,5 / 1,4 А |
| Частота вращения | 425 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 1 286 мм |
| Число лопастей | 3 |
| Тип вентилятора | 4D130-3PG-55 |
| Масса | 41,5 кг |
| Максимальный ток | 2,6/1,5 А |
| Коэффициент мощности cos φ | 0,65 |
| Симисторное управление | Нет |
| Трансформаторное управление | Да |
| Частотное управление | Нет |
| Габариты упаковки Д × Ш × В | 561 × 1 000 × 1 000 мм |
| Тип рабочего колеса (код) | 10 |
| Система рабочего колеса (код) | N |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | CE, EAC |
| Звуковое давление · 2 м · измерение по PDF | 63 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 52 дБ(A) |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоМолочное животноводствоПромышленность

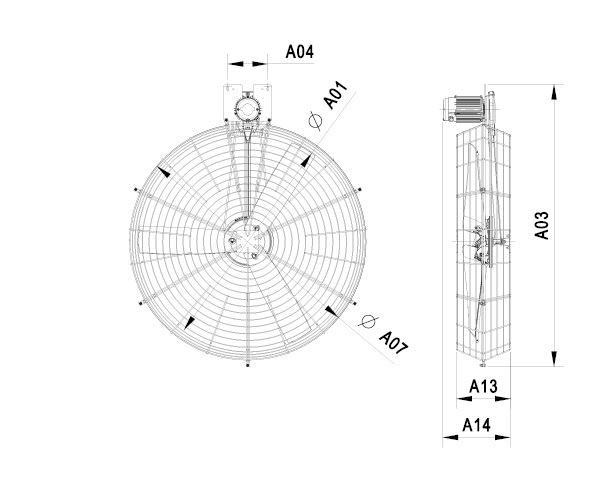

Размеры по чертежу
| A01 | 1 284 мм |
| A03 | 1 662 мм |
| A04 | 236 мм |
| A07 | 1 390 мм |
| A13 | 320 мм |
| A14 | 400 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи

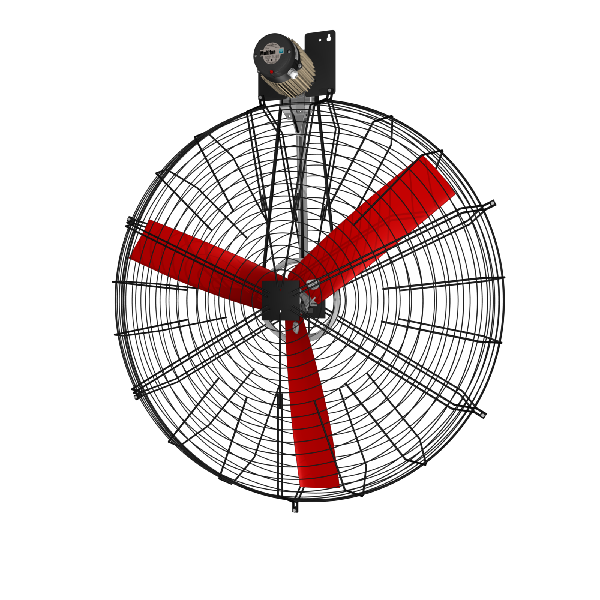

Изображение исполнения
Открыть оригинал ИЗОБРАЖЕНИЕРазмерный чертёж
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
K4D13B0M11100-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
K4D13B0M11100-EN-IMPERIAL.pdf
Электрическая схема
Открыть оригинал
