Вентиляторы в оцинкованном корпусе
G4D14E0M10236FD
Компактная конструкция для вентиляции больших зданий и установки в стену.
Расход при 0 Па49 200 м³/ч
Диаметр140 см
Питание400-480 В
Частота50 Гц
Технические характеристики
| Артикул | G4D14E0M10236FD |
| Серия | Вентиляторы в оцинкованном корпусе |
| Частота | 50 Гц |
| Напряжение | 400-480 В |
| Число фаз | 3 |
| Диаметр | 140 см |
| Расход при 0 Па | 49 200 м³/ч |
| Расход при 50 Па | 37 700 м³/ч |
| Потребляемая мощность | 1 700 Вт |
| Номинальный ток | 2,7 А |
| Частота вращения | 545 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | ECplus |
| Диаметр рабочего колеса | 1 375 мм |
| Число лопастей | 3 |
| Тип вентилятора | 4D140-3PG-34 |
| Масса | 83,3 кг |
| Максимальный ток | 3,1 А |
| Коэффициент мощности cos φ | 0,91 |
| Симисторное управление | Нет |
| Трансформаторное управление | Нет |
| Частотное управление | Да |
| Габариты упаковки Д × Ш × В | Не указаны |
| Тип рабочего колеса (код) | 12 |
| Система рабочего колеса (код) | B |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | CE |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоТеплицыПромышленность
Размеры по чертежу
| A01 | 1 375 мм |
| A09 | 295 мм |
| A12 | 96 мм |
| A19 | 1 480 мм |
| A20 | 1 480 мм |
| A22 | 548 мм |
| A31 | 85 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи

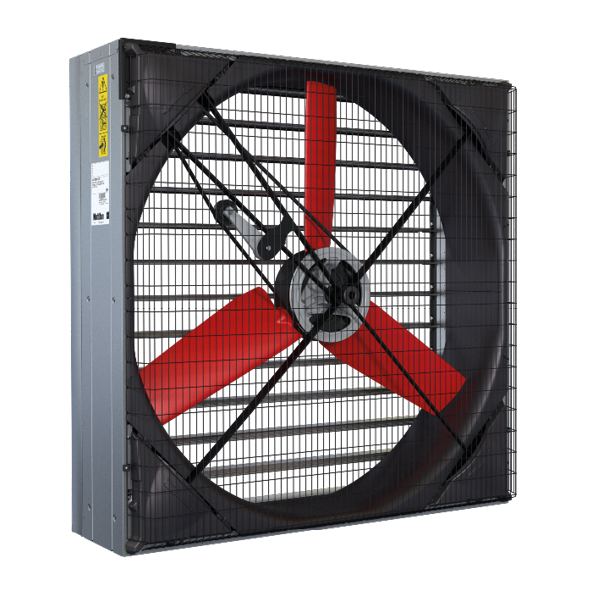

Изображение исполнения
Открыть оригинал ИЗОБРАЖЕНИЕРазмерный чертёж
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
G4D14E0M10236FD-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
G4D14E0M10236FD-EN-IMPERIAL.pdf

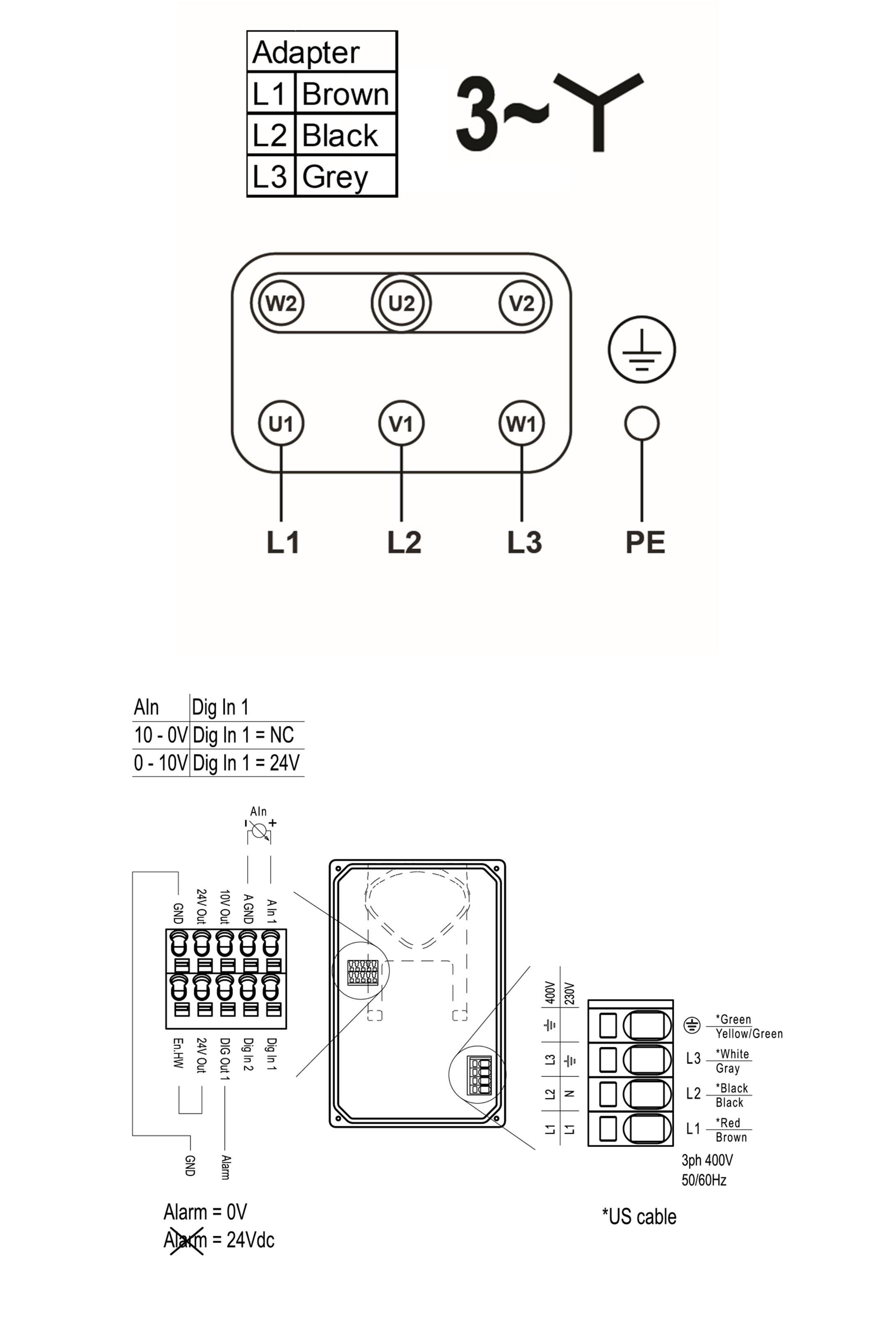

Электрическая схема
Открыть оригинал
