Вентиляторы в оцинкованном корпусе
G4D14A1M10236
Компактная конструкция для вентиляции больших зданий и установки в стену.
Расход при 0 Па50 300 м³/ч
Диаметр140 см
Питание230/400 В
Частота50 Гц
Технические характеристики
| Артикул | G4D14A1M10236 |
| Серия | Вентиляторы в оцинкованном корпусе |
| Частота | 50 Гц |
| Напряжение | 230/400 В |
| Число фаз | 3 |
| Диаметр | 140 см |
| Расход при 0 Па | 50 300 м³/ч |
| Расход при 50 Па | 39 000 м³/ч |
| Потребляемая мощность | 1 650 Вт |
| Номинальный ток | 5,6 / 3,3 А |
| Частота вращения | 535 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 1 375 мм |
| Число лопастей | 3 |
| Тип вентилятора | 4D140-3PG-34 |
| Масса | 79,2 кг |
| Максимальный ток | 6,0/3,5 А |
| Коэффициент мощности cos φ | 0,73 |
| Симисторное управление | Нет |
| Трансформаторное управление | Нет |
| Частотное управление | Нет |
| Габариты упаковки Д × Ш × В | Не указаны |
| Тип рабочего колеса (код) | 12 |
| Система рабочего колеса (код) | B |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | CE |
| Звуковое давление · 2 м · измерение по PDF | 74 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 64 дБ(A) |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоТеплицыПромышленность
Размеры по чертежу
| A01 | 1 375 мм |
| A09 | 295 мм |
| A12 | 96 мм |
| A19 | 1 480 мм |
| A20 | 1 480 мм |
| A22 | 548 мм |
| A31 | 85 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи

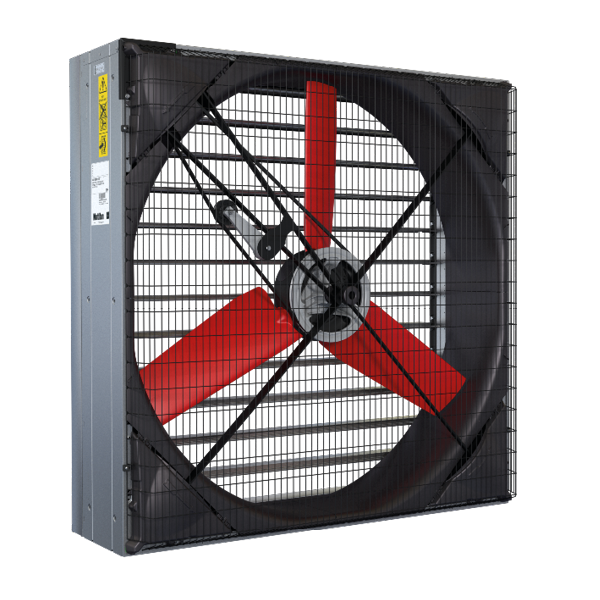

Изображение исполнения
Открыть оригинал ИЗОБРАЖЕНИЕРазмерный чертёж
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
G4D14A1M10236-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
G4D14A1M10236-EN-IMPERIAL.pdf
Электрическая схема
Открыть оригинал
