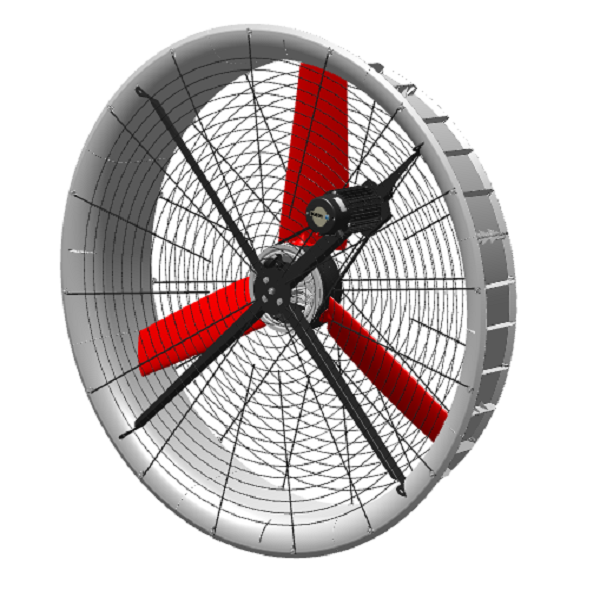

AirBreeze
D4E15B0M16200
Мощный направленный обдув для снижения теплового стресса.
Расход при 0 Па40 450 м³/ч
Диаметр150 см
Питание230 В
Частота50 Гц
Технические характеристики
| Артикул | D4E15B0M16200 |
| Серия | AirBreeze |
| Частота | 50 Гц |
| Напряжение | 230 В |
| Число фаз | 1 |
| Диаметр | 150 см |
| Расход при 0 Па | 40 450 м³/ч |
| Потребляемая мощность | 730 Вт |
| Номинальный ток | 3,3 А |
| Частота вращения | 355 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 1 284 мм |
| Число лопастей | 3 |
| Тип вентилятора | 4E150-3PG-55 |
| Масса | 31,2 кг |
| Максимальный ток | 3,6 А |
| Коэффициент мощности cos φ | 0,96 |
| Симисторное управление | Нет |
| Трансформаторное управление | Нет |
| Частотное управление | Нет |
| Габариты упаковки Д × Ш × В | Не указаны |
| Тип рабочего колеса (код) | 10 |
| Система рабочего колеса (код) | N |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | CE |
| Звуковое давление · 2 м · измерение по PDF | 66 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 55 дБ(A) |
| Конденсатор по PDF | 14/400 мкФ/В |
Источник: Vostermans Ventilation
Применение исполнения
Молочное животноводство

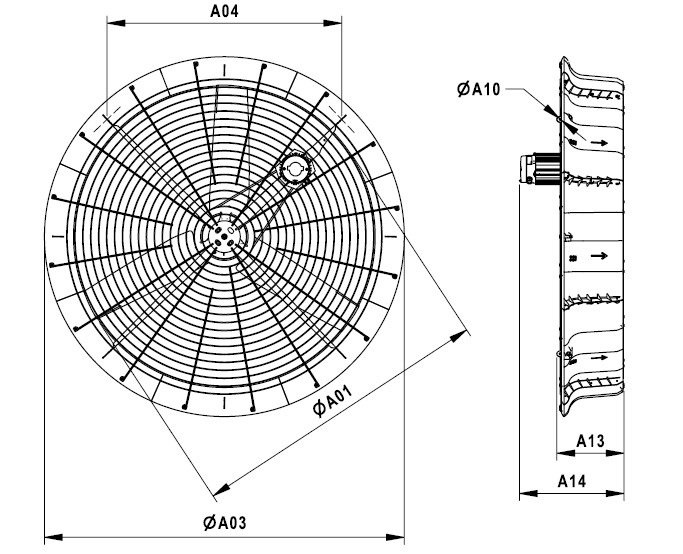

Размеры по чертежу
| A01 | 1 524 мм |
| A03 | 1 810 мм |
| A04 | 1 180 мм |
| A10 | 15 мм |
| A13 | 339 мм |
| A14 | 536 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи
Размерный чертёж
Открыть оригинал ИЗОБРАЖЕНИЕЭлектрическая схема
Открыть оригинал ИЗОБРАЖЕНИЕИзображение исполнения
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
D4E15B0M16200-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · имперские единицы
D4E15B0M16200-EN-IMPERIAL.pdf
