AirBreeze
D4D15A0M16200
Мощный направленный обдув для снижения теплового стресса.
Расход при 0 Па48 150 м³/ч
Диаметр150 см
Питание230/400 В
Частота50 Гц
Технические характеристики
| Артикул | D4D15A0M16200 |
| Серия | AirBreeze |
| Частота | 50 Гц |
| Напряжение | 230/400 В |
| Число фаз | 3 |
| Диаметр | 150 см |
| Расход при 0 Па | 48 150 м³/ч |
| Потребляемая мощность | 1 000 Вт |
| Номинальный ток | 3,4 / 2 А |
| Частота вращения | 420 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 1 524 мм |
| Число лопастей | 3 |
| Тип вентилятора | 4D150-3PG-32 |
| Масса | 31,9 кг |
| Максимальный ток | 3,8/2,2 А |
| Коэффициент мощности cos φ | 0,73 |
| Симисторное управление | Нет |
| Трансформаторное управление | Нет |
| Частотное управление | Нет |
| Габариты упаковки Д × Ш × В | 1 860 × 1 860 × 630 мм |
| Тип рабочего колеса (код) | 12 |
| Система рабочего колеса (код) | B |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | CE |
| Звуковое давление · 2 м · измерение по PDF | 66 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 55 дБ(A) |
Источник: Vostermans Ventilation
Применение исполнения
Молочное животноводство

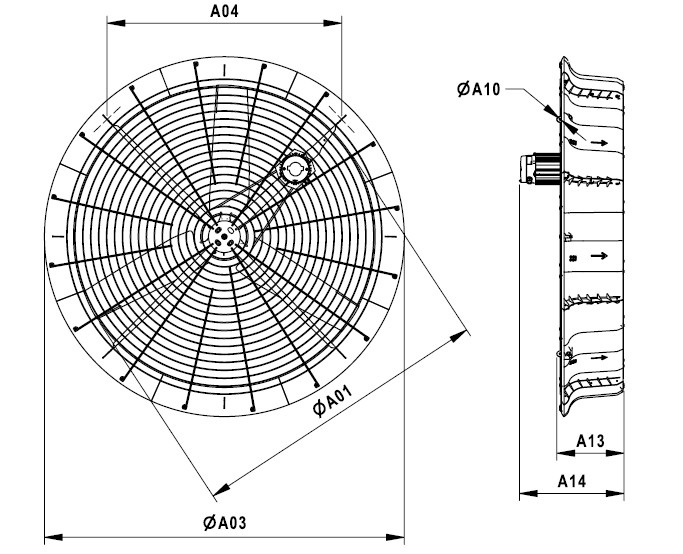

Размеры по чертежу
| A01 | 1 524 мм |
| A03 | 1 810 мм |
| A04 | 1 180 мм |
| A10 | 15 мм |
| A13 | 339 мм |
| A14 | 536 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи
Размерный чертёж
Открыть оригинал ИЗОБРАЖЕНИЕЭлектрическая схема

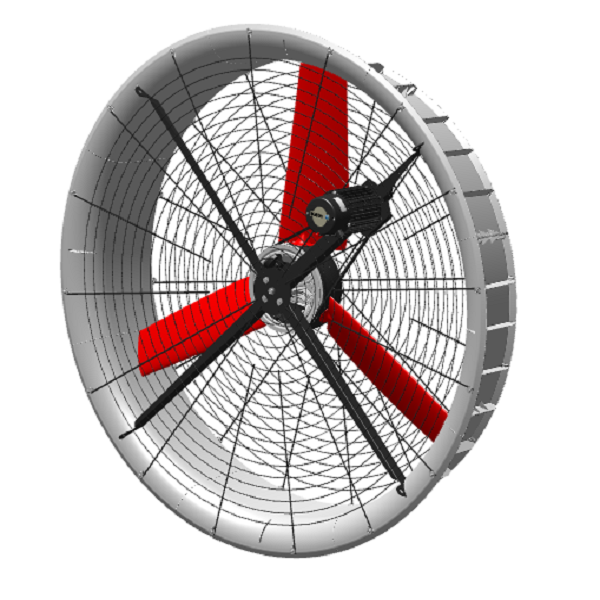

Открыть оригинал ИЗОБРАЖЕНИЕИзображение исполнения
