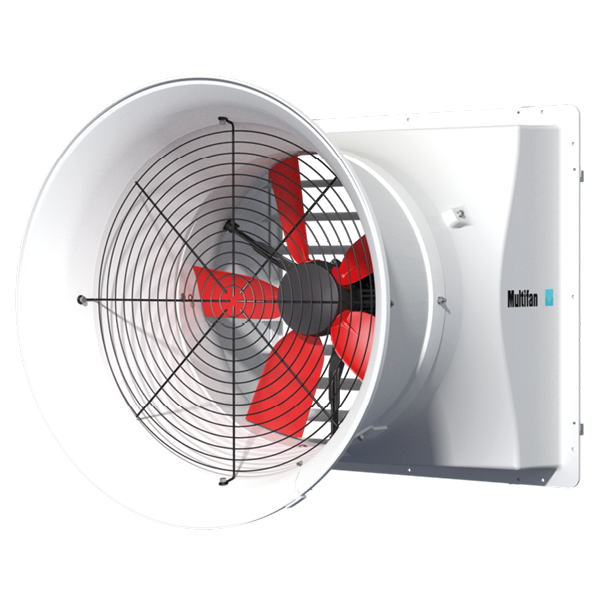

Вентиляторы в стеклопластиковом корпусе с конусом
C6E63K2M10338
Большой воздухообмен в сложных условиях. Стеклопластиковый корпус и аэродинамический конус.
Расход при 0 Па12 200 м³/ч
Диаметр63 см
Питание230 В
Частота60 Гц
Технические характеристики
| Артикул | C6E63K2M10338 |
| Серия | Вентиляторы в стеклопластиковом корпусе с конусом |
| Частота | 60 Гц |
| Напряжение | 230 В |
| Число фаз | 1 |
| Диаметр | 63 см |
| Расход при 0 Па | 12 200 м³/ч |
| Расход при 50 Па | 9 600 м³/ч |
| Потребляемая мощность | 410 Вт |
| Номинальный ток | 1,8 А |
| Частота вращения | 1 130 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 648 мм |
| Число лопастей | 4 |
| Тип вентилятора | 6E63-4PG-35 |
| Масса | 30,6 кг |
| Максимальный ток | 2,0 А |
| Коэффициент мощности cos φ | 0,98 |
| Симисторное управление | Да |
| Трансформаторное управление | Да |
| Частотное управление | Нет |
| Габариты упаковки Д × Ш × В | Не указаны |
| Тип рабочего колеса (код) | 4 |
| Система рабочего колеса (код) | G |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | Не указана |
| Конденсатор по PDF | 10/400 мкФ/В |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоСвиноводствоПромышленность
Размеры по чертежу
| A01 | 640 мм |
| A02 | 879 мм |
| A03 | 879 мм |
| A08 | 202 мм |
| A09 | 8 мм |
| A20 | 788 мм |
| A22 | 922 мм |
| A26 | 911 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи

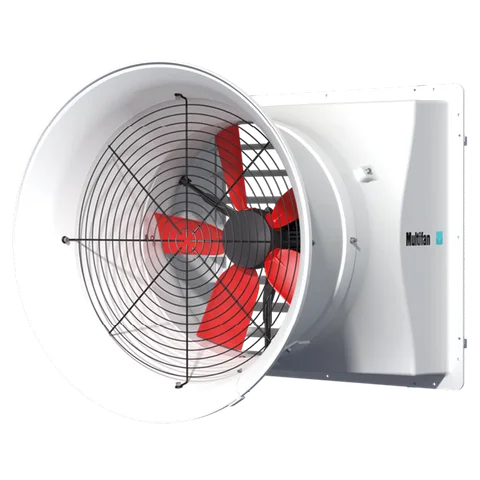

Изображение исполнения
