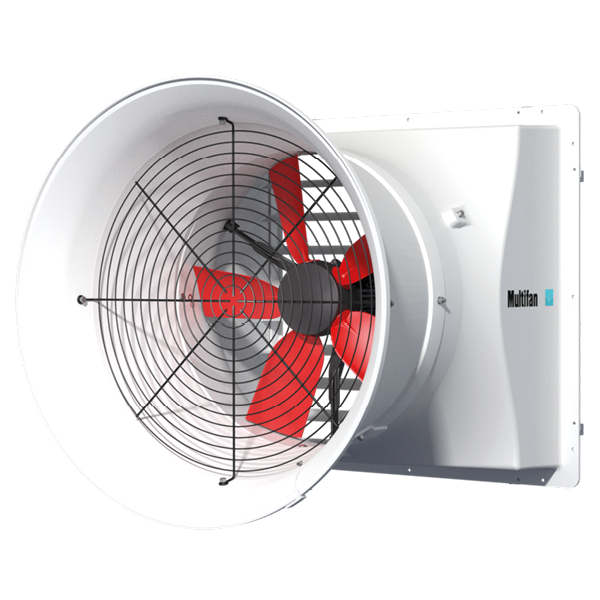

Вентиляторы в стеклопластиковом корпусе с конусом
C6D63K0M10241
Большой воздухообмен в сложных условиях. Стеклопластиковый корпус и аэродинамический конус.
Расход при 0 Па13 900 м³/ч
Диаметр63 см
Питание240/420 В
Частота60 Гц
Технические характеристики
| Артикул | C6D63K0M10241 |
| Серия | Вентиляторы в стеклопластиковом корпусе с конусом |
| Частота | 60 Гц |
| Напряжение | 240/420 В |
| Число фаз | 3 |
| Диаметр | 63 см |
| Расход при 0 Па | 13 900 м³/ч |
| Расход при 50 Па | 11 200 м³/ч |
| Потребляемая мощность | 490 Вт |
| Номинальный ток | 2 / 1,2 А |
| Частота вращения | 1 120 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 648 мм |
| Число лопастей | 4 |
| Тип вентилятора | 6D63-4PG-40 |
| Масса | 45,6 кг |
| Максимальный ток | 2,1/1,2 А |
| Коэффициент мощности cos φ | 0,6 |
| Симисторное управление | Нет |
| Трансформаторное управление | Да |
| Частотное управление | Нет |
| Габариты упаковки Д × Ш × В | 720 × 720 × 400 мм |
| Тип рабочего колеса (код) | 4 |
| Система рабочего колеса (код) | K |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | CURUS |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоСвиноводствоПромышленность
Размеры по чертежу
| A01 | 640 мм |
| A02 | 879 мм |
| A03 | 879 мм |
| A08 | 202 мм |
| A09 | 8 мм |
| A20 | 788 мм |
| A22 | 922 мм |
| A26 | 911 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи
Изображение исполнения
Открыть оригинал ИЗОБРАЖЕНИЕРазмерный чертёж
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
C6D63K0M10241-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
C6D63K0M10241-EN-IMPERIAL.pdf
Электрическая схема
Открыть оригинал
