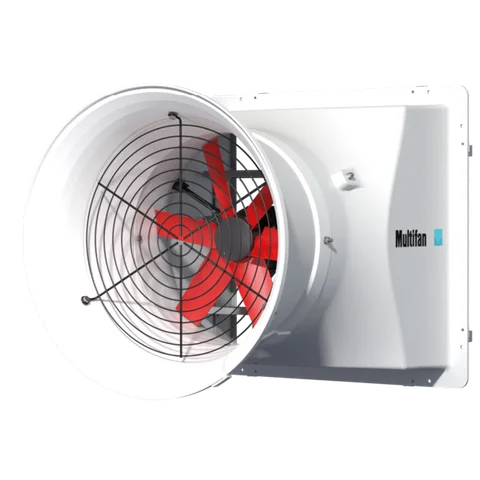

Вентиляторы в стеклопластиковом корпусе с конусом
C4E45K1M10338
Большой воздухообмен в сложных условиях. Стеклопластиковый корпус и аэродинамический конус.
Расход при 0 Па7 100 м³/ч
Диаметр45 см
Питание240 В
Частота60 Гц
Технические характеристики
| Артикул | C4E45K1M10338 |
| Серия | Вентиляторы в стеклопластиковом корпусе с конусом |
| Частота | 60 Гц |
| Напряжение | 240 В |
| Число фаз | 1 |
| Диаметр | 45 см |
| Расход при 0 Па | 7 100 м³/ч |
| Расход при 50 Па | 6 050 м³/ч |
| Потребляемая мощность | 290 Вт |
| Номинальный ток | 1,4 А |
| Частота вращения | 1 695 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 455 мм |
| Число лопастей | 6 |
| Тип вентилятора | 4E45-6PP-35 |
| Масса | 44,3 кг |
| Максимальный ток | 1,7 А |
| Коэффициент мощности cos φ | 0,92 |
| Симисторное управление | Да |
| Трансформаторное управление | Да |
| Частотное управление | Нет |
| Габариты упаковки Д × Ш × В | Не указаны |
| Тип рабочего колеса (код) | 3 |
| Система рабочего колеса (код) | C |
| Материал рабочего колеса (код) | PP |
| Маркировка по каталогу производителя | Не указана |
| Конденсатор по PDF | 06/400 мкФ/В |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоСвиноводствоПромышленность
Размеры по чертежу
| A01 | 450 мм |
| A02 | 689 мм |
| A03 | 689 мм |
| A08 | 205 мм |
| A09 | 8 мм |
| A20 | 600 мм |
| A22 | 786 мм |
| A26 | 644 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи

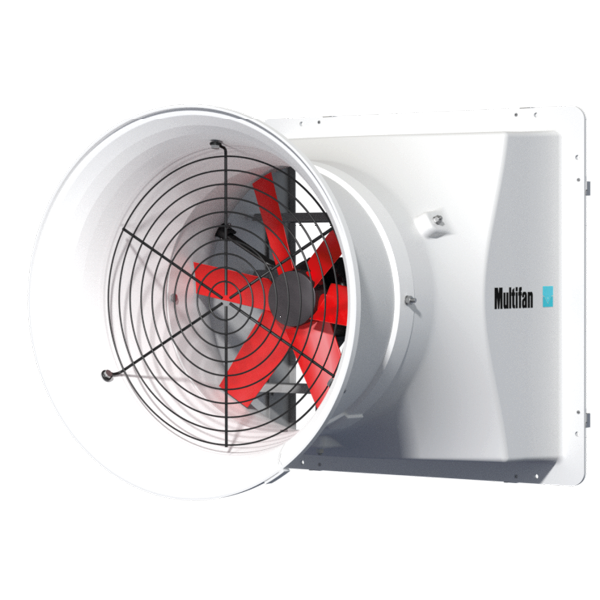

Изображение исполнения
Открыть оригинал ИЗОБРАЖЕНИЕРазмерный чертёж
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
C4E45K1M10338-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
C4E45K1M10338-EN-IMPERIAL.pdf
Электрическая схема
Открыть оригинал
