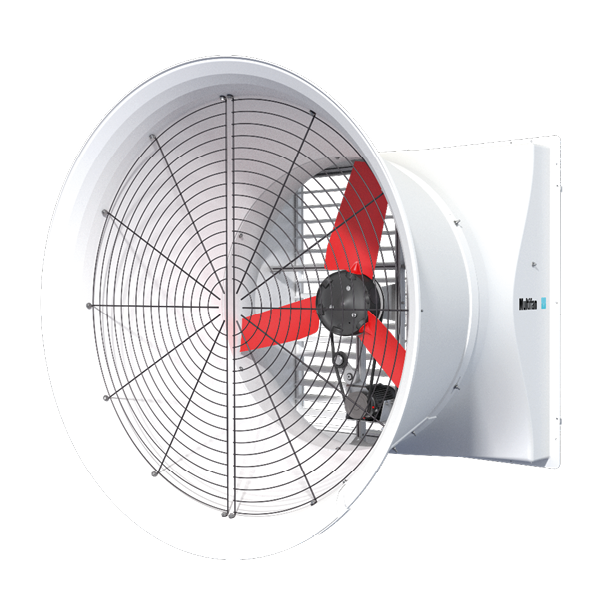

Вентиляторы в стеклопластиковом корпусе с конусом
C4E13K1M10241
Большой воздухообмен в сложных условиях. Стеклопластиковый корпус и аэродинамический конус.
Расход при 0 Па52 700 м³/ч
Диаметр130 см
Питание230 В
Частота60 Гц
Технические характеристики
| Артикул | C4E13K1M10241 |
| Серия | Вентиляторы в стеклопластиковом корпусе с конусом |
| Частота | 60 Гц |
| Напряжение | 230 В |
| Число фаз | 1 |
| Диаметр | 130 см |
| Расход при 0 Па | 52 700 м³/ч |
| Расход при 50 Па | 44 300 м³/ч |
| Потребляемая мощность | 1 800 Вт |
| Номинальный ток | 8,3 А |
| Частота вращения | 620 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 1 284 мм |
| Число лопастей | 3 |
| Тип вентилятора | 4E130-3PG-34 |
| Масса | 115,8 кг |
| Максимальный ток | 10,0 А |
| Коэффициент мощности cos φ | 0,94 |
| Симисторное управление | Нет |
| Трансформаторное управление | Нет |
| Частотное управление | Нет |
| Габариты упаковки Д × Ш × В | Не указаны |
| Тип рабочего колеса (код) | 12 |
| Система рабочего колеса (код) | B |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | Не указана |
| Конденсатор по PDF | 32/400 мкФ/В |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоСвиноводствоПромышленность
Размеры по чертежу
| A01 | 1 278 мм |
| A02 | 1 530 мм |
| A03 | 1 530 мм |
| A08 | 178 мм |
| A09 | 9 мм |
| A20 | 1 441 мм |
| A22 | 1 600 мм |
| A26 | 1 769 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи
Изображение исполнения
Открыть оригинал ИЗОБРАЖЕНИЕРазмерный чертёж
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
C4E13K1M10241-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
C4E13K1M10241-EN-IMPERIAL.pdf
Электрическая схема
