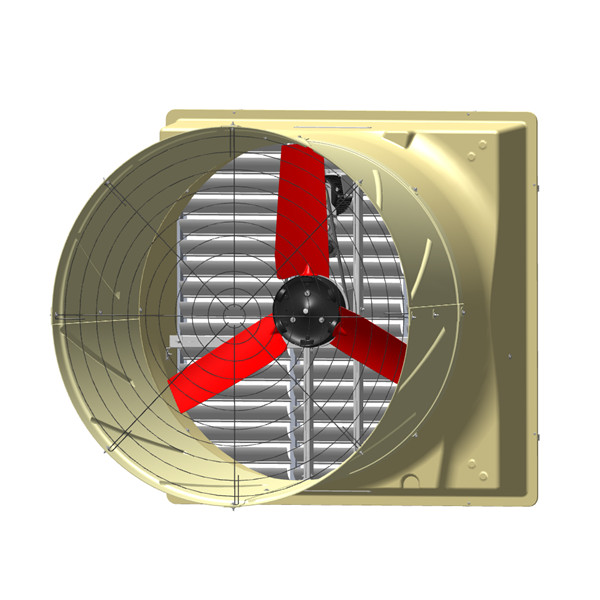

Вентиляторы в стеклопластиковом корпусе с конусом
C4D14B2M10268
Большой воздухообмен в сложных условиях. Стеклопластиковый корпус и аэродинамический конус.
Расход при 0 Па54 800 м³/ч
Диаметр140 см
Питание230/400 В
Частота50 Гц
Технические характеристики
| Артикул | C4D14B2M10268 |
| Серия | Вентиляторы в стеклопластиковом корпусе с конусом |
| Частота | 50 Гц |
| Напряжение | 230/400 В |
| Число фаз | 3 |
| Диаметр | 140 см |
| Расход при 0 Па | 54 800 м³/ч |
| Расход при 50 Па | 42 600 м³/ч |
| Потребляемая мощность | 1 700 Вт |
| Номинальный ток | 5,7 / 3,3 А |
| Частота вращения | 555 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 1 375 мм |
| Число лопастей | 3 |
| Тип вентилятора | 4D140-3PG-34 |
| Масса | Не указана |
| Максимальный ток | 6,6/3,8 А |
| Коэффициент мощности cos φ | 0,75 |
| Симисторное управление | Нет |
| Трансформаторное управление | Нет |
| Частотное управление | Да |
| Габариты упаковки Д × Ш × В | 1 369 × 400 × 1 369 мм |
| Тип рабочего колеса (код) | 12 |
| Система рабочего колеса (код) | B |
| Материал рабочего колеса (код) | PG |
| Маркировка по каталогу производителя | Не указана |
Источник: Vostermans Ventilation
Применение исполнения
ПтицеводствоСвиноводствоПромышленность
Размеры по чертежу
| A01 | 1 386 мм |
| A02 | 1 624 мм |
| A03 | 1 624 мм |
| A08 | 272 мм |
| A09 | 8 мм |
| A22 | 1 464 мм |
| A22 (c) | 1 464 мм |
| A26 | 1 572 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи
Размерный чертёж
Открыть оригинал ИЗОБРАЖЕНИЕЭлектрическая схема
Открыть оригинал ИЗОБРАЖЕНИЕИзображение исполнения
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
C4D14B2M10268-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · имперские единицы
C4D14B2M10268-EN-IMPERIAL.pdf
