Мобильные вентиляторы
B4E50K2M72392
Переносная вентиляция там, где воздушный поток нужен прямо сейчас.
Расход при 0 Па7 850 м³/ч
Диаметр50 см
Питание120 В
Частота60 Гц
Технические характеристики
| Артикул | B4E50K2M72392 |
| Серия | Мобильные вентиляторы |
| Частота | 60 Гц |
| Напряжение | 120 В |
| Число фаз | 1 |
| Диаметр | 50 см |
| Расход при 0 Па | 7 850 м³/ч |
| Расход при 50 Па | 6 250 м³/ч |
| Потребляемая мощность | 460 Вт |
| Номинальный ток | 3,9 А |
| Частота вращения | 1 500 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 518 мм |
| Число лопастей | 6 |
| Тип вентилятора | 4E50-6PP-35 |
| Масса | 0,2 кг |
| Максимальный ток | 4,4 А |
| Коэффициент мощности cos φ | 0,97 |
| Симисторное управление | Да |
| Трансформаторное управление | Да |
| Частотное управление | Нет |
| Габариты упаковки Д × Ш × В | Не указаны |
| Тип рабочего колеса (код) | 3 |
| Система рабочего колеса (код) | C |
| Материал рабочего колеса (код) | PP |
| Маркировка по каталогу производителя | CURUS |
| Звуковое давление · 2 м · измерение по PDF | 77 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 66 дБ(A) |
| Конденсатор по PDF | 20/250 мкФ/В |
Источник: Vostermans Ventilation
Применение исполнения
Молочное животноводствоПромышленность

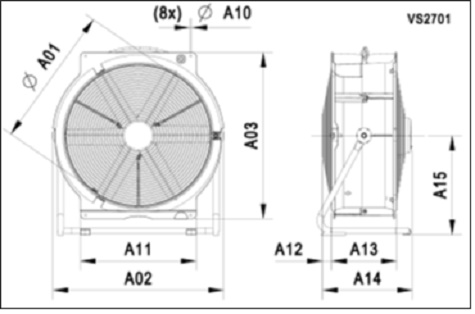

Размеры по чертежу
| A01 | 518 мм |
| A02 | 620 мм |
| A03 | 620 мм |
| A10 | 6,5 мм |
| A11 | 420 мм |
| A12 | 33 мм |
| A13 | 236 мм |
| A14 | 327 мм |
| A15 | 369 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи

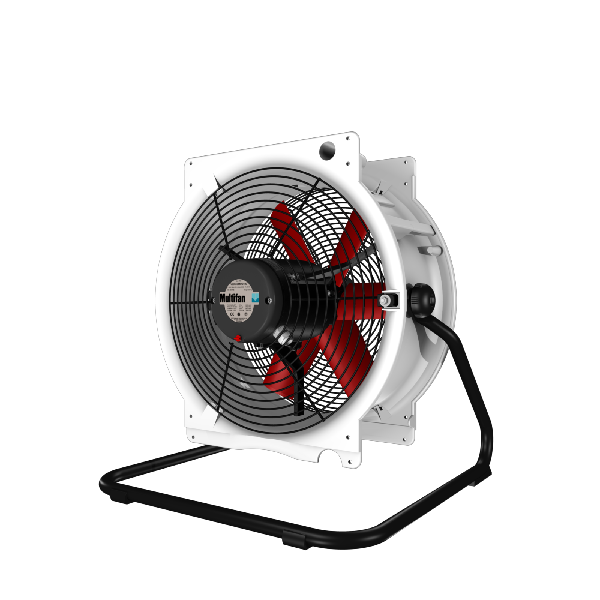

Изображение исполнения
Открыть оригинал ИЗОБРАЖЕНИЕРазмерный чертёж
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
B4E50K2M72392-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
B4E50K2M72392-EN-IMPERIAL.pdf

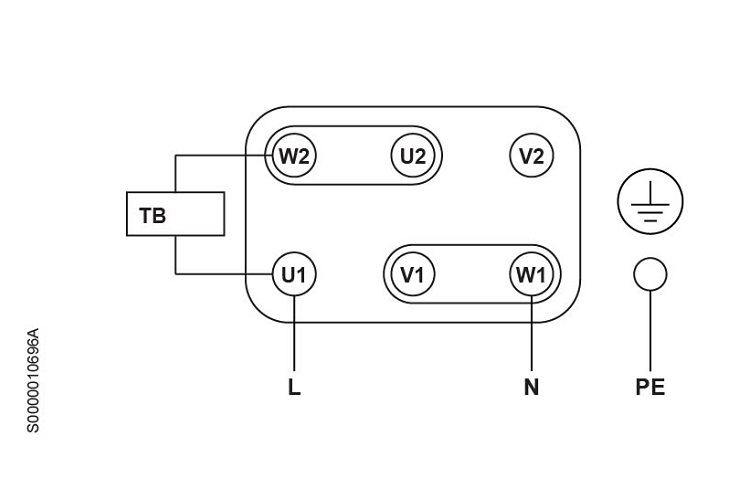

Электрическая схема
Открыть оригинал
