Мобильные вентиляторы
B4E50ABM11108
Переносная вентиляция там, где воздушный поток нужен прямо сейчас.
Расход при 0 Па7 350 м³/ч
Диаметр50 см
Питание230 В
Частота50 Гц
Технические характеристики
| Артикул | B4E50ABM11108 |
| Серия | Мобильные вентиляторы |
| Частота | 50 Гц |
| Напряжение | 230 В |
| Число фаз | 1 |
| Диаметр | 50 см |
| Расход при 0 Па | 7 350 м³/ч |
| Расход при 50 Па | 6 100 м³/ч |
| Потребляемая мощность | 320 Вт |
| Номинальный ток | 1,5 А |
| Частота вращения | 1 425 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | 0…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 520 мм |
| Число лопастей | 6 |
| Тип вентилятора | 4E50-6PP-35 |
| Масса | 18 кг |
| Максимальный ток | 2,8 А |
| Коэффициент мощности cos φ | 0,97 |
| Симисторное управление | Нет |
| Трансформаторное управление | Нет |
| Частотное управление | Нет |
| Габариты упаковки Д × Ш × В | 720 × 720 × 400 мм |
| Тип рабочего колеса (код) | 3 |
| Система рабочего колеса (код) | C |
| Материал рабочего колеса (код) | PP |
| Маркировка по каталогу производителя | CE |
| Конденсатор по PDF | 10/400 мкФ/В |
Источник: Vostermans Ventilation
Применение исполнения
Молочное животноводствоПромышленность

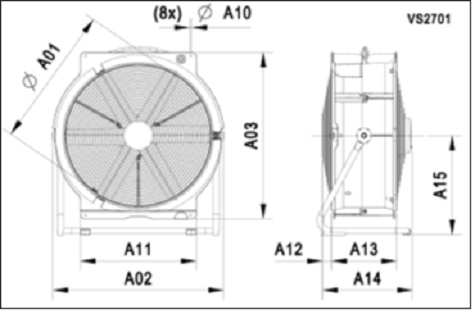

Размеры по чертежу
| A01 | 518 мм |
| A02 | 620 мм |
| A03 | 620 мм |
| A10 | 6,5 мм |
| A11 | 420 мм |
| A12 | 33 мм |
| A13 | 236 мм |
| A14 | 327 мм |
| A15 | 369 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи
Размерный чертёж

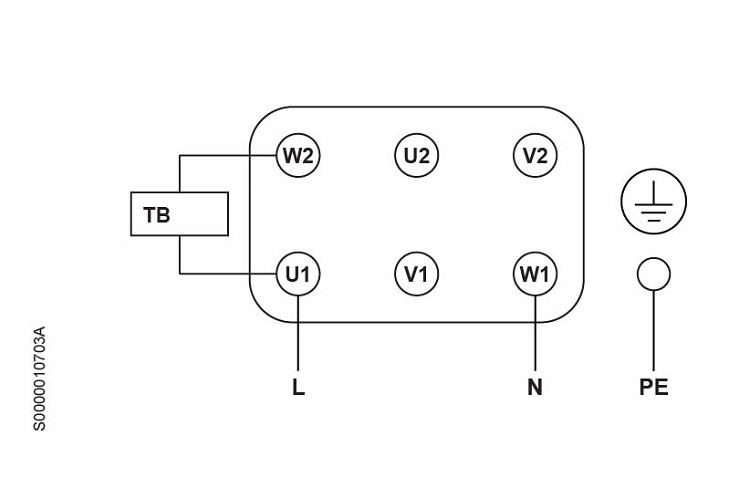

Открыть оригинал ИЗОБРАЖЕНИЕЭлектрическая схема

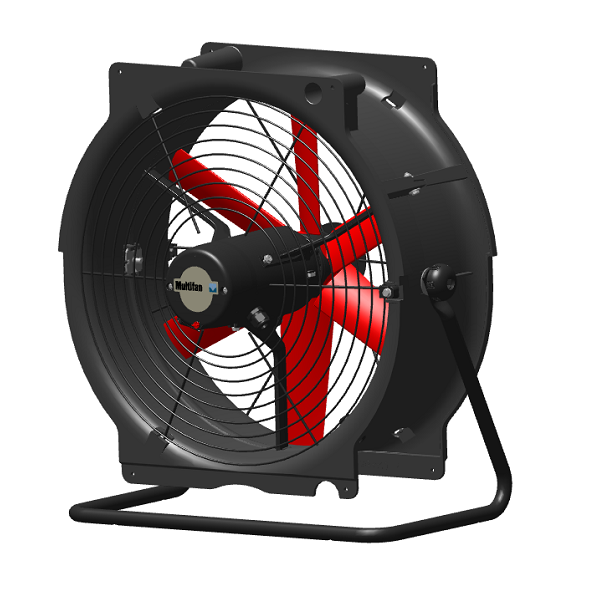

Открыть оригинал ИЗОБРАЖЕНИЕИзображение исполнения
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
B4E50ABM11108-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · имперские единицы
B4E50ABM11108-EN-IMPERIAL.pdf
