Мобильные вентиляторы
B4E40K4M11000
Переносная вентиляция там, где воздушный поток нужен прямо сейчас.
Расход при 0 Па5 500 м³/ч
Диаметр40 см
Питание120 В
Частота60 Гц
Технические характеристики
| Артикул | B4E40K4M11000 |
| Серия | Мобильные вентиляторы |
| Частота | 60 Гц |
| Напряжение | 120 В |
| Число фаз | 1 |
| Диаметр | 40 см |
| Расход при 0 Па | 5 500 м³/ч |
| Расход при 50 Па | 4 650 м³/ч |
| Потребляемая мощность | 280 Вт |
| Номинальный ток | 2,4 А |
| Частота вращения | 1 610 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | -25…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 420 мм |
| Число лопастей | 6 |
| Тип вентилятора | 4E40-6PP-35 |
| Масса | 12,6 кг |
| Максимальный ток | 2,9 А |
| Коэффициент мощности cos φ | 0,97 |
| Симисторное управление | Да |
| Трансформаторное управление | Да |
| Частотное управление | Нет |
| Габариты упаковки Д × Ш × В | 530 × 530 × 345 мм |
| Тип рабочего колеса (код) | 3 |
| Система рабочего колеса (код) | C |
| Материал рабочего колеса (код) | PP |
| Маркировка по каталогу производителя | Не указана |
| Конденсатор по PDF | 20/250 мкФ/В |
Источник: Vostermans Ventilation
Применение исполнения
Молочное животноводствоПромышленность

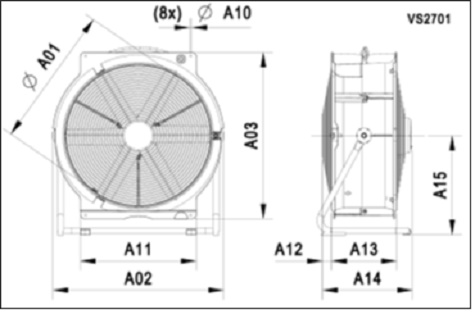

Размеры по чертежу
| A01 | 420 мм |
| A02 | 515 мм |
| A03 | 520 мм |
| A10 | 6,5 мм |
| A11 | 365 мм |
| A12 | 37 мм |
| A13 | 216 мм |
| A14 | 320 мм |
| A15 | 304 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи

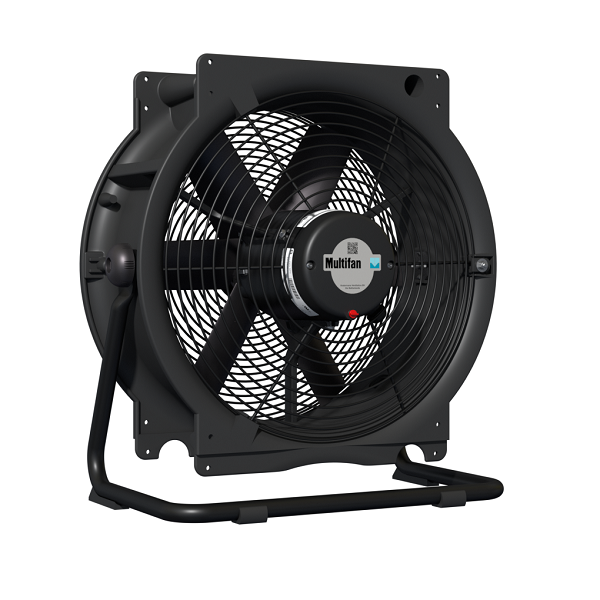

Изображение исполнения
Открыть оригинал ИЗОБРАЖЕНИЕРазмерный чертёж
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
B4E40K4M11000-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
ИЗОБРАЖЕНИЕТехнический паспорт · имперские единицы
B4E40K4M11000-EN-IMPERIAL.pdf
Электрическая схема
Открыть оригинал
