Мобильные вентиляторы
B4E40ABM11108
Переносная вентиляция там, где воздушный поток нужен прямо сейчас.
Расход при 0 Па5 150 м³/ч
Диаметр40 см
Питание230 В
Частота50 Гц
Технические характеристики
| Артикул | B4E40ABM11108 |
| Серия | Мобильные вентиляторы |
| Частота | 50 Гц |
| Напряжение | 230 В |
| Число фаз | 1 |
| Диаметр | 40 см |
| Расход при 0 Па | 5 150 м³/ч |
| Расход при 50 Па | 4 250 м³/ч |
| Потребляемая мощность | 250 Вт |
| Номинальный ток | 1,2 А |
| Частота вращения | 1 410 об/мин |
| Защита двигателя | IP55 |
| Класс изоляции | CL.F |
| Температура окружающей среды | 0…40 °C |
| Технология привода | Не указана |
| Диаметр рабочего колеса | 420 мм |
| Число лопастей | 6 |
| Тип вентилятора | 4E40-6PP-40 |
| Масса | 15,2 кг |
| Максимальный ток | 2,1 А |
| Коэффициент мощности cos φ | 0,96 |
| Симисторное управление | Нет |
| Трансформаторное управление | Нет |
| Частотное управление | Нет |
| Габариты упаковки Д × Ш × В | 590 × 530 × 380 мм |
| Тип рабочего колеса (код) | 3 |
| Система рабочего колеса (код) | C |
| Материал рабочего колеса (код) | PP |
| Маркировка по каталогу производителя | CE |
| Звуковое давление · 2 м · измерение по PDF | 71 дБ(A) |
| Звуковое давление · 7 м · расчёт по PDF | 60 дБ(A) |
| Конденсатор по PDF | 04/400 мкФ/В |
Источник: Vostermans Ventilation
Применение исполнения
Молочное животноводствоПромышленность

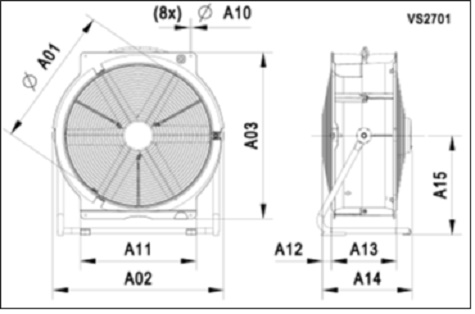

Размеры по чертежу
| A01 | 420 мм |
| A02 | 515 мм |
| A03 | 520 мм |
| A10 | 6,5 мм |
| A11 | 365 мм |
| A12 | 37 мм |
| A13 | 216 мм |
| A14 | 320 мм |
| A15 | 304 мм |
Обозначения соответствуют оригинальному размерному чертежу в разделе документов.
Документы и чертежи

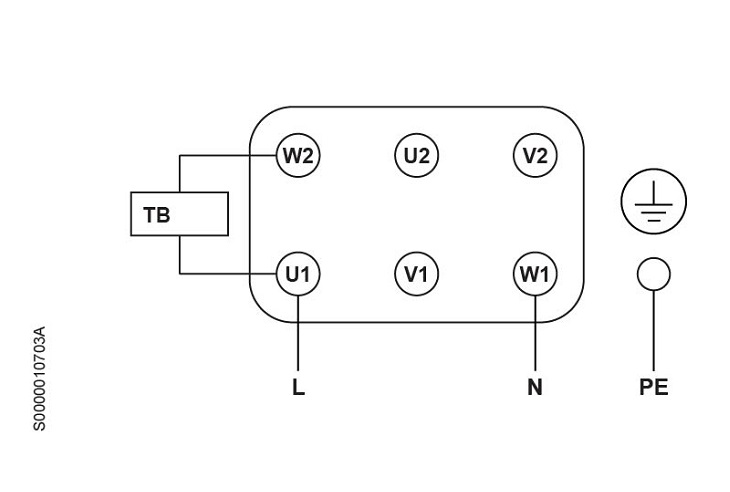

Электрическая схема

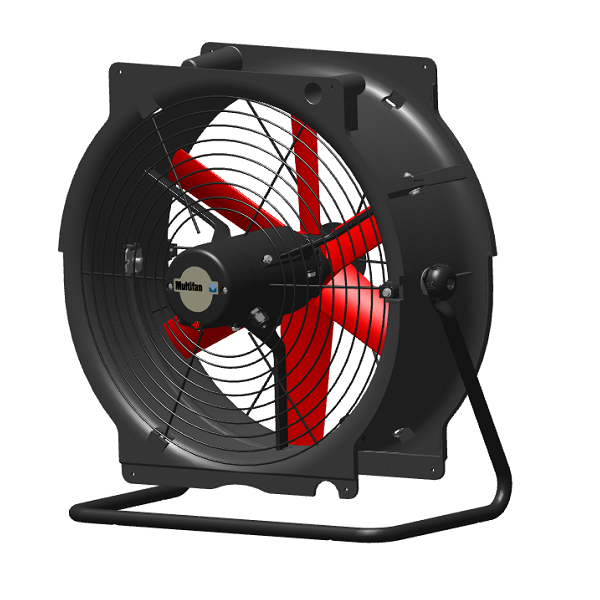

Открыть оригинал ИЗОБРАЖЕНИЕИзображение исполнения
Открыть оригинал ИЗОБРАЖЕНИЕРазмерный чертёж
Открыть оригиналPDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · метрические единицы
B4E40ABM11108-EN-METRIC.pdf
PDF · РУССКИЙ ПЕРЕВОД
Технический паспорт · имперские единицы
B4E40ABM11108-EN-IMPERIAL.pdf
